LoTo-Ventilabsperrung bei Wartungen aseptischer Prozesse

GEA rüstet nun auch die asep­tis­chen Dop­pel­sitzven­tile der Asep­tomag-Rei­he mit Lock­Out-TagOut-Absper­run­gen (LoTo) aus. Damit erweit­ert der Konz­ern seinen Sicher­heits­baukas­ten für Prozes­san­la­gen durch Ven­til­tech­nik. LoTo-Vor­rich­tun­gen sind mech­a­nis­che Fest­stell­sys­teme, die Maschi­nen von poten­ziell gefährlichen Energiequellen tren­nen, bevor Wartungs- oder Instand­hal­tungsar­beit­en durchge­führt werden.

Anla­gen­per­son­al durch LoTo schützen

Ungenü­gend gesicherte Prozes­san­la­gen sind häu­fig Unfal­lur­sachen in der Pro­duk­tion. Wer­den Maschi­nen während ein­er Wartung unbefugt eingeschal­tet, wird die gespe­icherte Energie in Form von Hydraulik­druck, Druck­luft, Gas, Dampf, elek­trisch­er Energie oder Flu­iden freige­set­zt und kann das Bedi­en­per­son­al und die Anla­gen selb­st mas­siv schädi­gen. Da die Dop­pelka­m­mer­ven­tile von GEA Asep­tomag als Über­gabestelle zwis­chen Prozesss­chrit­ten fungieren, lässt sich mit ihnen die Energiezu­fuhr der Anlage sehr effek­tiv steuern und mit­tels LoTo sichern.

„Immer mehr Unternehmen bevorzu­gen diesen ver­gle­ich­sweise ein­fachen Unfallschutz gegen plöt­zlich frei­w­er­dende Resten­ergie, auch wenn sich die rechtliche Verpflich­tung in den Län­dern unter­schei­det“, erk­lärt Pas­cal Bär, Senior Direc­tor Prod­uct Man­age­ment für GEAs asep­tis­che Ven­til­tech­nik. „Unser Asep­tomag-Ven­til wird mit einem Steck­bolzen gesichert. Und das Sys­tem ist so konzip­iert, dass man nicht ein­mal den Ven­tilkopf ent­fer­nen muss.“

So funk­tion­iert LoTo für das asep­tis­che Doppelkammerventil

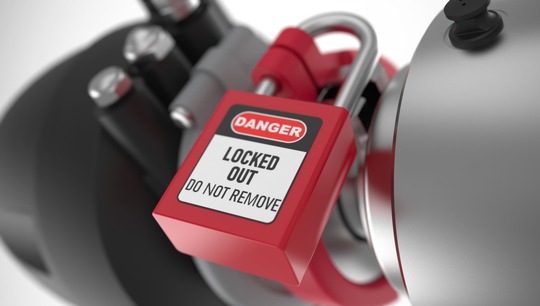

LoTo beste­ht auch für die asep­tis­chen Dop­pel­sitzven­tile aus ein­er mech­a­nis­chen Ver­riegelung (Lock­Out) und ein­er optis­chen Sicherung (TagOut): Die Dop­pelka­m­mer­ven­tile GEA Asep­tomag Typ DK sind mit einem mod­i­fizierten Ven­ti­lantrieb aus­ges­tat­tet, der eine spezielle Lat­er­ne und Kol­ben­stan­gen­ver­längerung für das Sper­rele­ment nutzt. Um das Ven­til sich­er zu ver­riegeln, führt der Bedi­ener den Steck­bolzen in die Lat­er­nenöff­nung bis zum met­allis­chen Anschlag. Durch dieses soge­nan­nte Disk-Lock-Prinzip wird jede Bewe­gung von Antrieb und Ven­til­teller ver­hin­dert. Eine rote Sicherungsklam­mer um den Gewinder­ing markiert, dass der nach­fol­gende Prozess­bere­ich block­iert ist. Zusät­zlich dient ein Vorhängeschloss der lück­en­losen Iden­ti­fizierung und Dokumentation.

GEA hat­te das LoTo-Sys­tem bere­its 2021 für die hygien­is­che Ven­til­tech­nik einge­führt und kom­plet­tiert das Ange­bot nun für das gesamte Ven­til­port­fo­lio. Molk­ereien, Getränke‑, Nahrungsmit­tel- und auch New-Food-Her­steller, die Pro­duk­te auf dem höch­sten Hygien­eniveau ver­ar­beit­en, kön­nen ihre Anla­gen fol­glich durchgängig mit LoTo sichern.
