Bioprinting und Zellvereinzelung

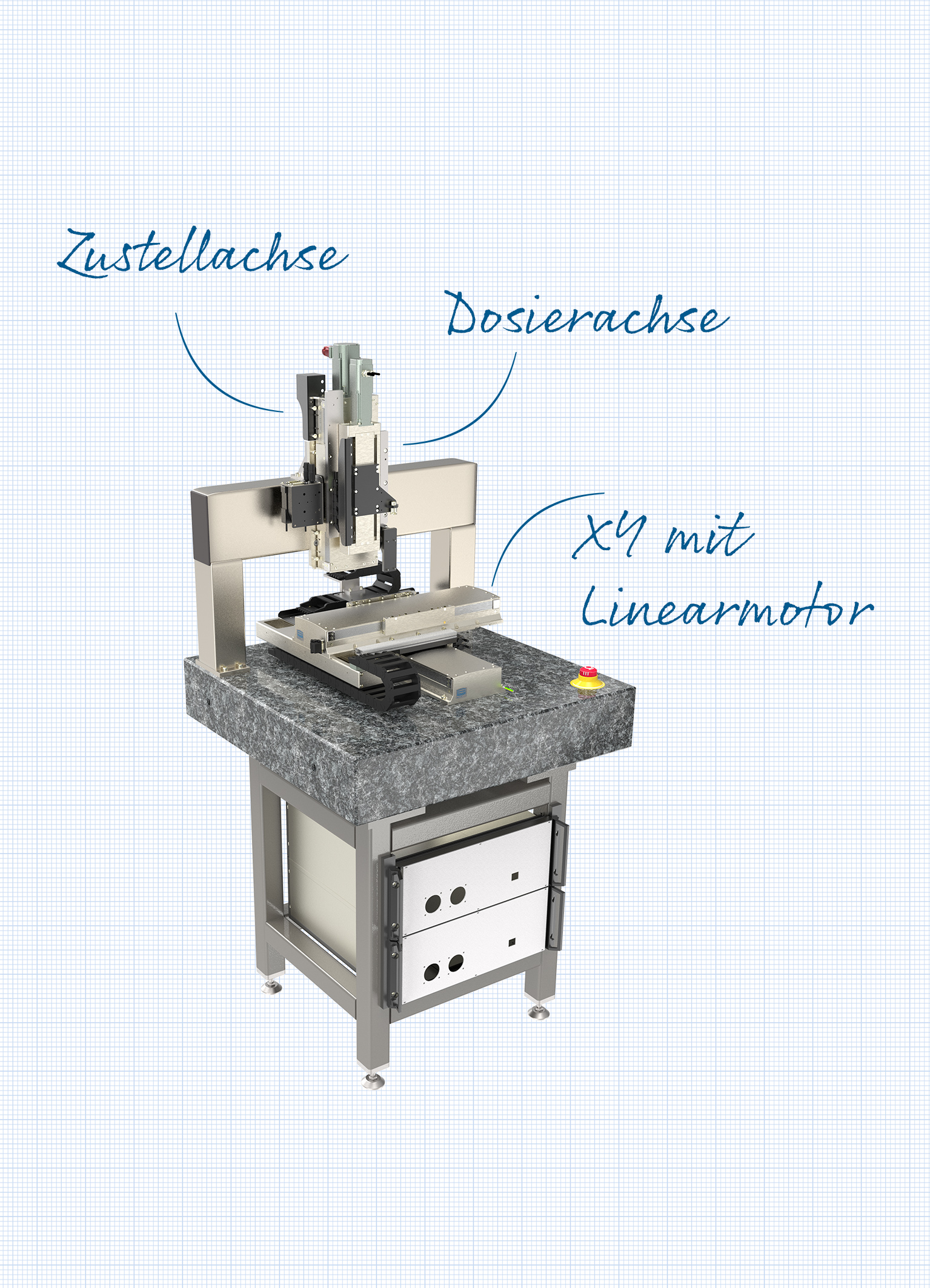

Das XYZ-Posi­tion­ier­sys­tem von Stein­mey­er Mecha­tron­ik wurde speziell für voll­ständig automa­tisierte und hoch­präzise Ver­fahren im Medi­z­in­bere­ich konzip­iert. Es erfüllt höch­ste Anforderun­gen an Genauigkeit, Dynamik, Prozess­sicher­heit sowie Rein­raumkom­pat­i­bil­ität und lässt sich prob­lem­los an ver­schieden­ste kun­den­spez­i­fis­che Anwen­dun­gen anpassen.

Bei dem Hochleis­tungspo­si­tion­ier­sys­tem han­delt es sich um eine XYZ-Kom­bi­na­tion basierend auf sehr robusten und hochge­nauen Indus­trieach­sen der PLT-Fam­i­lie, die auch im Dauer­be­trieb abso­lut zuver­läs­sig arbeit­en. Die Kon­struk­tion ermöglicht eine Posi­tion­ierung in Stellschrit­ten von weniger als 1 µm und garantiert die exak­te Ver­ar­beitung selb­st kom­plex­er Proben. Dank der geschlosse­nen Bauweise sowie der für den Hygien­ebere­ich ver­wen­de­ten Beschich­tung ist eine rein­raumkom­pat­i­ble 24/7‑Produktion bis ISO Klasse 6 gewährleis­tet. Damit ist die neue Posi­tion­iere­in­heit von Stein­mey­er Mecha­tron­ik geeignet für das Sortieren von Zellen im Sub­mikrom­e­ter­bere­ich oder die vol­lau­toma­tisierte Pro­duk­tion von Biochips und Organ-on-Chip-Systemen.

Das 3‑Achssystem ver­fügt über Ver­fahrwege zwis­chen 200 und 500 Mil­lime­ter und erre­icht in der XY-Ebene Geschwindigkeit­en von bis 1.000 Mil­lime­ter pro Sekunde. Für höch­ste Dynamik und kurze Prozesszeit­en sorgt ein Lin­ear­antrieb. Die primäre Ver­tikalachse mit Kugel­gewinde­trieb stellt eine steife Zustel­lung und damit sta­bile Druck­ergeb­nisse sich­er. Auf dieser Zustel­lachse kön­nen Kaskaden von Dosier­ach­sen oder Drück­köpfe mit­ge­führt wer­den. Für die Sekundärach­sen wer­den geschlif­f­ene Kugel­gewinde­triebe mit Superfin­ish aus dem Stein­mey­er-Stammhaus ver­wen­det, was ein aus­ge­sprochen gle­ich­mäßiges oder hochau­flösendes Dosieren viel­er Medi­en gle­ichzeit­ig realisiert.

Schnelle 3D-Bewe­gun­gen im Raum garantiert ein voll inter­poliert­er Con­troller. Das Posi­tion­ier­sys­tem ist vor elek­tro­sta­tis­ch­er Auflan­dung geschützt und ver­hin­dert das Aussenden von Par­tikeln durch die geschlossene Abdeck­ung aller Achsen über die gesamte Bewe­gung. Die rein­raumkom­pat­i­ble Aus­führung wird eben­falls durch glat­te, abwis­chbare und met­allis­che Ober­flächen gewährleis­tet. Das Sys­tem ist darüber hin­aus in der Lage, sämtliche Betriebs- und Steuerungspara­mater char­gen­be­zo­gen in Echtzeit zu loggen, spe­ich­ern sowie auszugeben und wird damit den hohen Doku­men­ta­tion­san­forderun­gen der Medi­z­in­tech­nik vol­lum­fänglich gerecht.
