Hygieneverschraubung erobert den Markt

Die NovoNox KG mit Sitz in Mark­grönin­gen bietet zusam­men mit der Dicht- und Unter­legscheibe von Freuden­berg Seal­ing Tech­nolo­gies ein weltweit einzi­gar­tiges Pro­dukt. Prof­i­teure des neu entwick­el­ten Schraub- und Dich­tungssys­tems sind alle Branchen mit hygien­e­sen­si­blen Fertigungsbereichen.

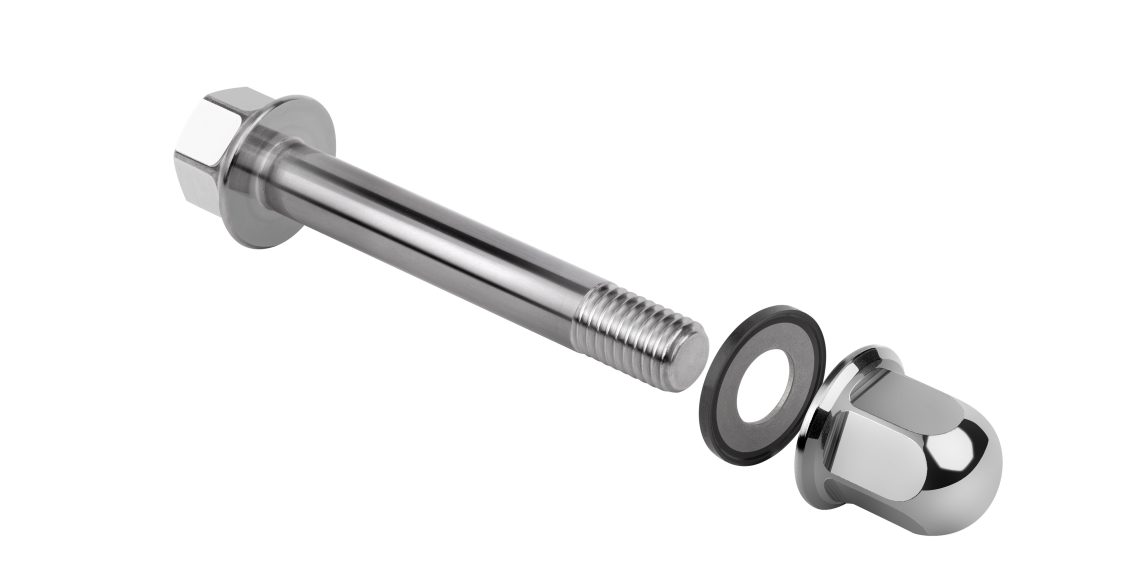

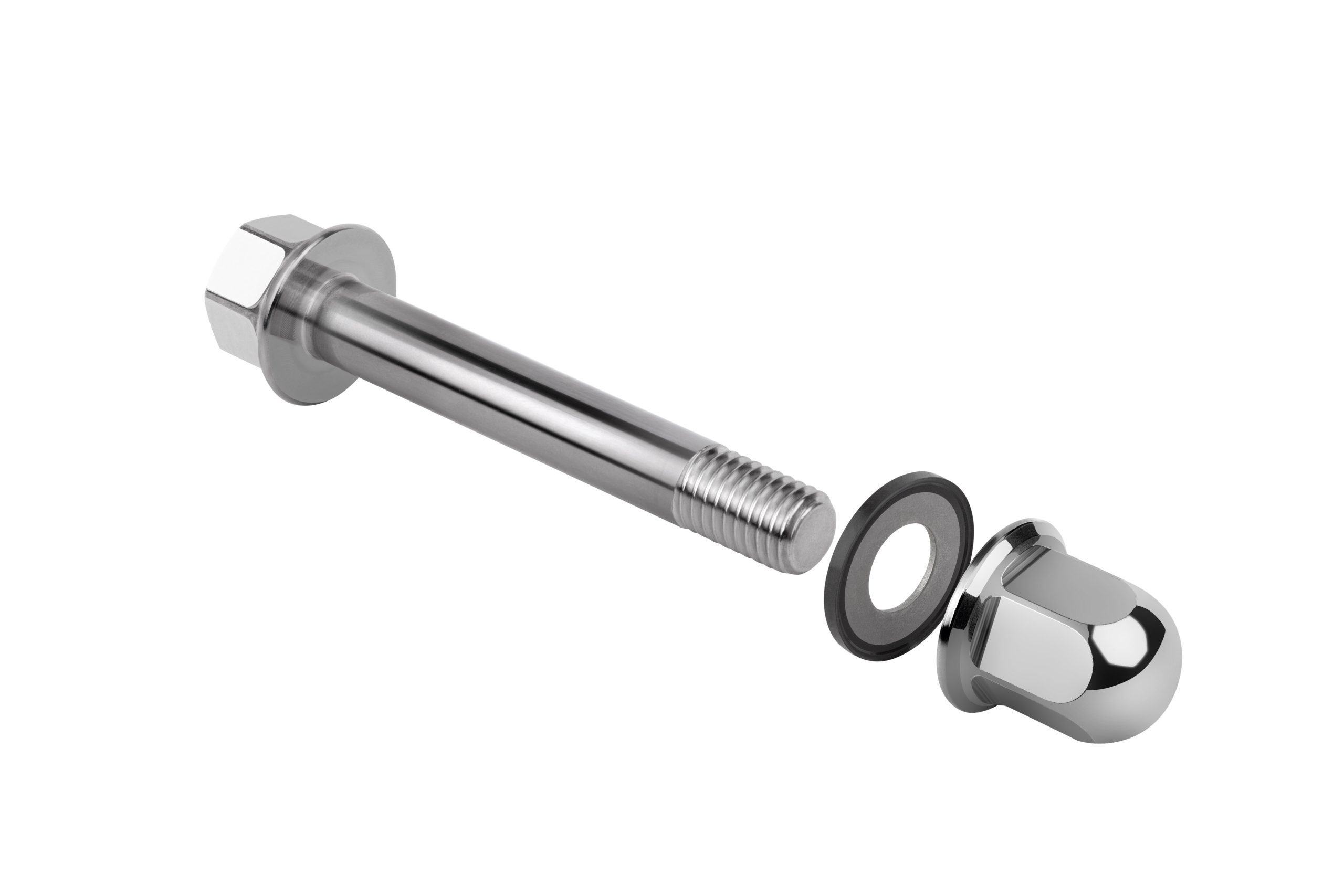

Das Sys­tem beste­ht aus ein­er Dicht- und Unter­legscheibe sowie ein­er Schraube (Hut­mut­ter). Bei­de Teile sind opti­mal aufeinan­der kon­fig­uri­ert. Mit dem Anziehen der Schraube legt sich die Dichtlippe homogen an den Schraubenkopf und das zu befes­ti­gende Teil an. Damit wird die Schraub­verbindung umlaufend her­metisch abgedichtet und jegliche Spalt­bil­dung unterbunden.

Keime und Verunreinigungen unterbinden

Hin­ter­grund dieser Entwick­lung war die Her­aus­forderung, Keim­bil­dung und Verun­reini­gun­gen im Rah­men von Pro­duk­tion­sprozessen schon im Vor­feld zu unterbinden. Nor­male Schraub­verbindun­gen gewährleis­ten dies nicht. Hier lässt sich eine Spalt­bil­dung selb­st bei einem max­i­mal möglichen Anzugsmo­ment nicht unterbinden. In der Folge bewirkt die Kap­il­lar­wirkung, dass Pro­duk­treste oder Reini­gungs­flüs­sigkeit­en regel­recht unter den Schraubenkopf geso­gen wer­den. Bin­nen kürzester Zeit kann es so zu ein­er Kon­t­a­minierung des Gewindes kom­men und Fremd­stoffe schließlich in den pro­duk­t­führen­den Bere­ich gelangen.

Mit dem Ein­satz der Hygien­ev­er­schraubung von NovoNox gehört dieses Risiko der Ver­gan­gen­heit an. Die hier einge­set­zte Dich­tung mit inte­gri­ert­er Unter­legscheibe schließt umlaufend und ist bis 150 bar druck­sta­bil. Mit dem Anziehen der Schraube ist sichergestellt, dass diese auf Block angeschraubt wer­den kann. Die neuar­ti­gen Hygien­ev­er­schraubun­gen erlauben es, das max­i­male Anzugsmo­ment aufzubauen, ohne dass die Dich­tung über­stra­paziert wird. Damit wird nicht dem Zufall über­lassen, wie stark eine sep­a­rate Dich­tung mit dem Anziehen ver­formt wird. Dies ist deshalb von Rel­e­vanz, da eine undefinierte Ver­for­mung ein­er Quetschung gle­ichkommt und zur Zer­störung ein­er ein­fachen Dich­tungsaus­führung führen kann.

Produktsicherheit und Anlageverfügbarkeit

Auch das The­ma Vorspannkraft der Schraub­stelle nimmt einen wichti­gen Stel­len­wert ein. Nur durch das Anziehen der Schraube auf Block und dem max­i­mal möglichen Anzugsmo­ment stellt sich in Kon­se­quenz auch die max­i­male Vorspannkraft ein. Bauteile wer­den sich­er miteinan­der ver­bun­den. Da bei ein­er max­i­mal erre­ich­baren Vorspannkraft auch Selb­s­them­mung entste­ht, ist die Gefahr, dass sich durch Vibra­tion die Schraub­verbindung lock­ern kön­nte, auf ein
Min­i­mum reduziert.

Im Ergeb­nis bietet der Ein­satz der neuar­ti­gen Ver­schraubun­gen sowohl Anla­gen­her­stellern als auch Anla­gen­be­treibern ein Höch­st­maß an Hygien­e­pro­phy­laxe. Gel­tende Hygien­evorschriften und CE-Kennze­ich­nun­gen wer­den präzise einge­hal­ten und Pro­duk­t­sicher­heit und Anla­gen­ver­füg­barkeit erre­icht. Gle­ichzeit­ig wird der Aufwand für eine hygien­esichere Reini­gung ver­ringert und somit eine beachtliche Reduzierung der täglichen Reini­gungskosten erzielt.
