Systemplattform für die Druck-Zeit-Dosierung

Wenn in Medi­zin- oder Labortech­nik, Phar­main­dus­trie oder Lebens­mit­tel­pro­duk­tion flüs­sige Medi­en präzise in kleinen und vari­ieren­den Men­gen abge­füllt wer­den sollen, bietet sich oft die Druck-Zeit-Dosierung als flex­i­ble und hygien­is­che Meth­ode an. Im Gegen­satz zu mech­a­nis­chen Pumpen stört keine Mechanik den Fluss des Medi­ums, Verun­reini­gun­gen durch Abrieb sind nicht zu befürcht­en und vari­able Men­gen lassen sich mit hoher Repro­duzier­barkeit dosieren. Basierend auf der Druck-Zeit-Dosierung hat Bürk­ert eine Sys­tem­plat­tform entwick­elt mit einem Druck-Zeit-Dosierkopf als Kern­stück, der sich inner­halb kurz­er Zeit an indi­vidu­elle Anforderun­gen anpassen lässt. Dabei unter­stützt der Flu­idik-Spezial­ist von Konzep­tion, Pro­jek­tierung und Entwick­lung bis hin zur Mon­tage und Prü­fung. Nach ein­er verbindlich fest­gelegten Time-Line kommt die kom­plette Dosier­lö­sung als kom­pak­te Ein­heit anschlussfer­tig, geprüft und mit den erforder­lichen Zulas­sun­gen und Zer­ti­fikat­en zum Anwen­der. Bürk­ert küm­mert sich um das kom­plette Flu­idik-Man­age­ment-Sys­tem vom Ein­gang des Medi­ums bis zur Dosierstelle.

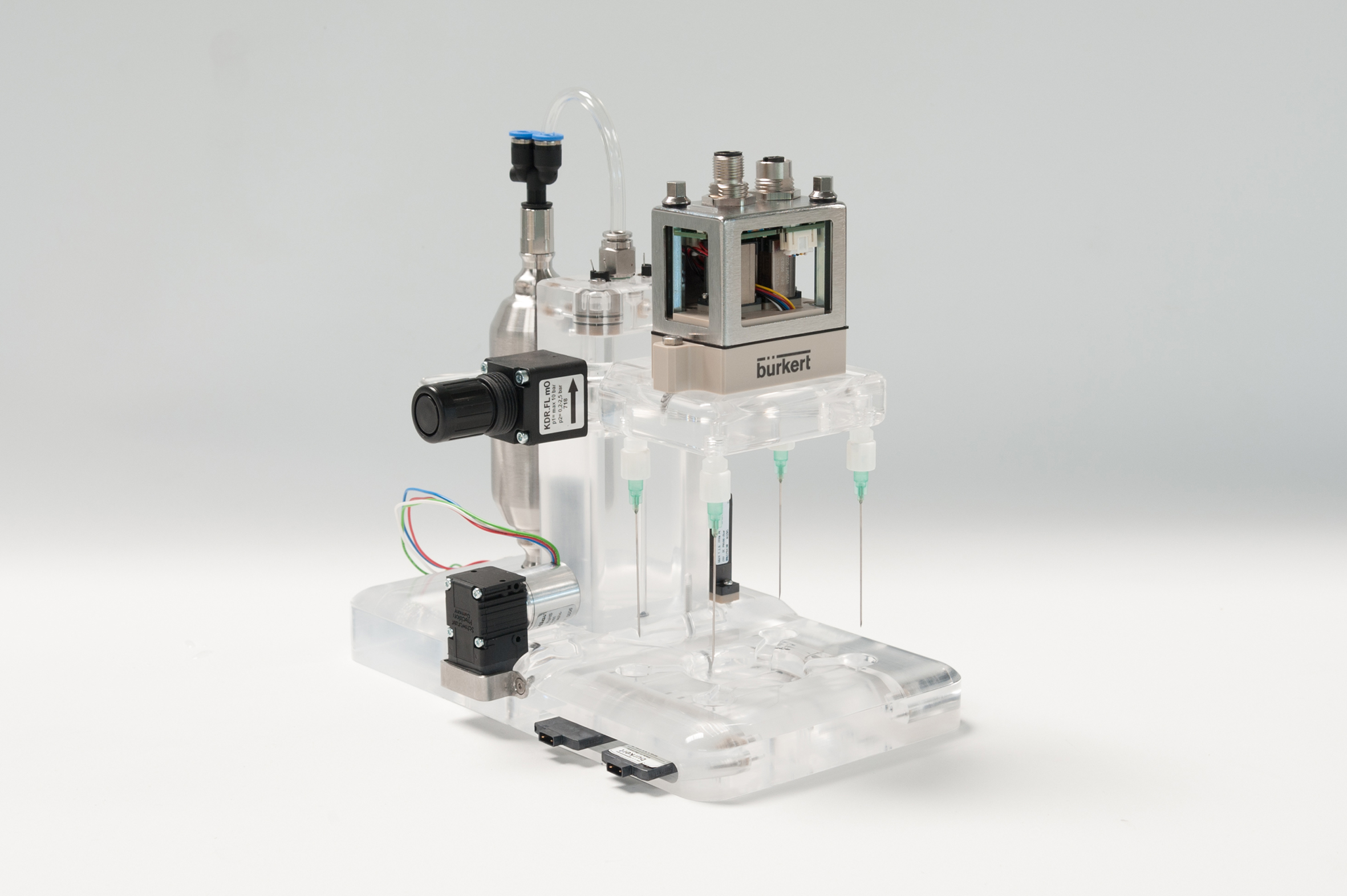

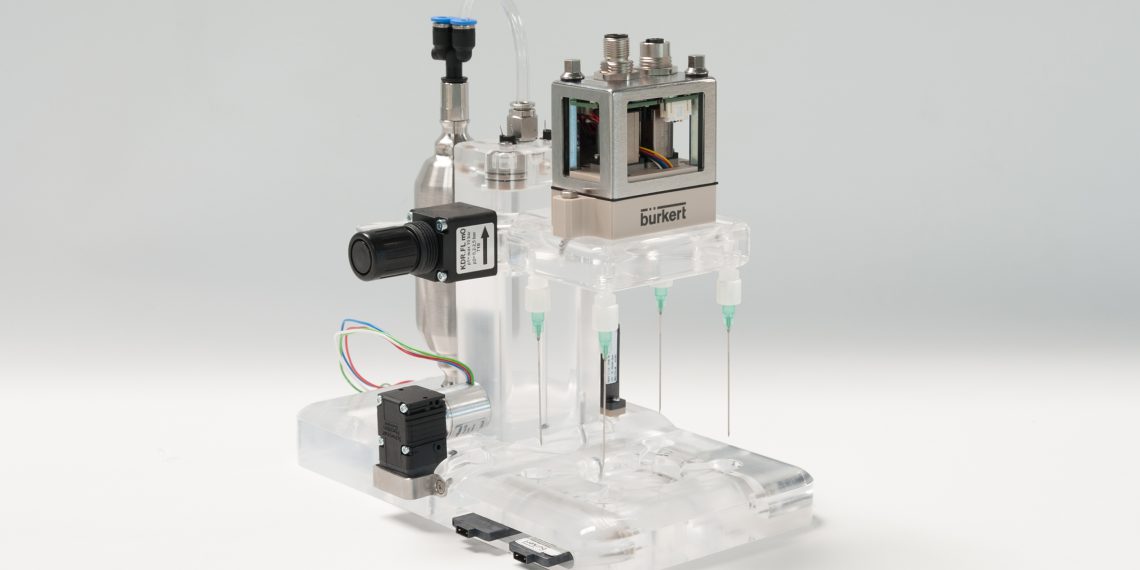

Bei der Druck-Zeit-Dosierung wird das Medi­um aus einem Druck­be­häl­ter (Bild 2) durch ein Ven­til zur Dosier­nadel gefördert. Dabei wer­den der Tankdruck und wenn nötig die Tem­per­atur des Medi­ums präzise geregelt, andere Prozess­pa­ra­me­ter, wie z.B. die Viskosität überwacht und Strö­mungswider­stände berück­sichtigt. Der Medi­en­fluss wird durch Öff­nen bzw. Schließen des Ven­tils für eine definierte Zeit pro Schaltzyk­lus ges­teuert. Hohe Dosiergeschwindigkeit ist mit großer Dosier­ge­nauigkeit kom­biniert und zugle­ich wird eine hohe Repro­duzier­barkeit und Wieder­hol­ge­nauigkeit einge­hal­ten. Dabei bleibt die Dosierung flex­i­bel, denn über die Para­me­ter Zeit und Druck lassen sich die För­der­men­gen jed­erzeit vari­ieren. Im Bere­ich von weni­gen µl bis hin zu mehreren ml sind dem Sys­tem keine Gren­zen geset­zt. Mit dem Druck-Zeit-Dosieren lassen sich sehr gle­ich­mäßige Dosierun­gen real­isieren, sodass z.B. bei der Abfül­lung von Blis­ter-Ver­pack­un­gen keine Spritzer entste­hen, die später beim Ver­schließen Prob­leme bere­it­en kön­nten. Durch das vorgeschal­tete Flu­id-Man­age­ment-Sys­tem kann die Dosierung sog­ar weit­er­ar­beit­en, während der Druck­vor­rats­be­häl­ter nachge­füllt wird.

Bereit für Industrie 4.0

Den Daten­trans­fer inner­halb des Dosier­sys­tems übern­immt die Geräteplat­tform EDIP (Effi­cient Device Inte­gra­tion Plat­form), mit der sich alle elek­tro­n­is­chen Bürk­ert-Geräte intel­li­gent ver­net­zen lassen. Die durchgängige Kom­mu­nika­tion in der Anlage ist dann über ein beliebiges Bussys­tem möglich und die Weichen hin­sichtlich Indus­trie 4.0 sind gestellt. Wenn ein Tank befüllt wer­den muss, kön­nen beispiel­sweise Bestel­lvorgänge automa­tisch aus­gelöst wer­den. Druck, Tem­per­atur, Fil­terzustände, Durch­fluss und vieles mehr lassen sich auch aus der Ferne abfra­gen, Instand­hal­tungszyklen sind anpass­bar und auch die Reini­gung des Sys­tems ist automa­tisch möglich, was die Still­stand­szeit­en minimiert.

Vielfältige Anwendungsmöglichkeiten

Die Anwen­dungs­ge­bi­ete der Druck-Zeit-Dosierung sind bre­it gefächert. Ein­satzmöglichkeit­en gibt es z.B. bei Abfüll­maschi­nen in der Medi­z­in­tech­nik, bei Lab­o­r­analy­sen, in der Phar­maziepro­duk­tion, der Lebens­mit­tel­tech­nik und auch im Kon­sumer­bere­ich, wenn beispiel­sweise Feucht- oder Desin­fek­tion­stüch­er pro­duziert werden.
