Zuverlässig transparente Objekte erfassen

Con­trinex ist in diesem Jahr auf der all about automa­tion Leipzig, Stand B‑601, mit neuen inno­v­a­tiv­en Sen­sor­lö­sun­gen vertreten. Der Sen­sorik-Spezial­ist präsen­tiert auf der Messe vom 27. bis 28. Sep­tem­ber den Optosen­sor TRU-C23 mit UV-Licht. Das pho­toelek­trische Sys­tem eignet sich ide­al, um zuver­läs­sig trans­par­ente Objek­te zu erfassen.

Für diesen Zweck bieten diverse Sen­sorher­steller Reflex­ions-Licht­taster ohne den herkömm­lichen Reflek­tor an. Ein solch­er Lösungsansatz ist allerd­ings bei weit­em nicht ide­al: Sen­soren ohne Reflek­tor benöti­gen für den Ein­bau einen sehr genau definierten Hin­ter­grund und präzise Schaltab­stände, während sich gle­ichzeit­ig die erziel­baren Reich­weit­en reduzieren.

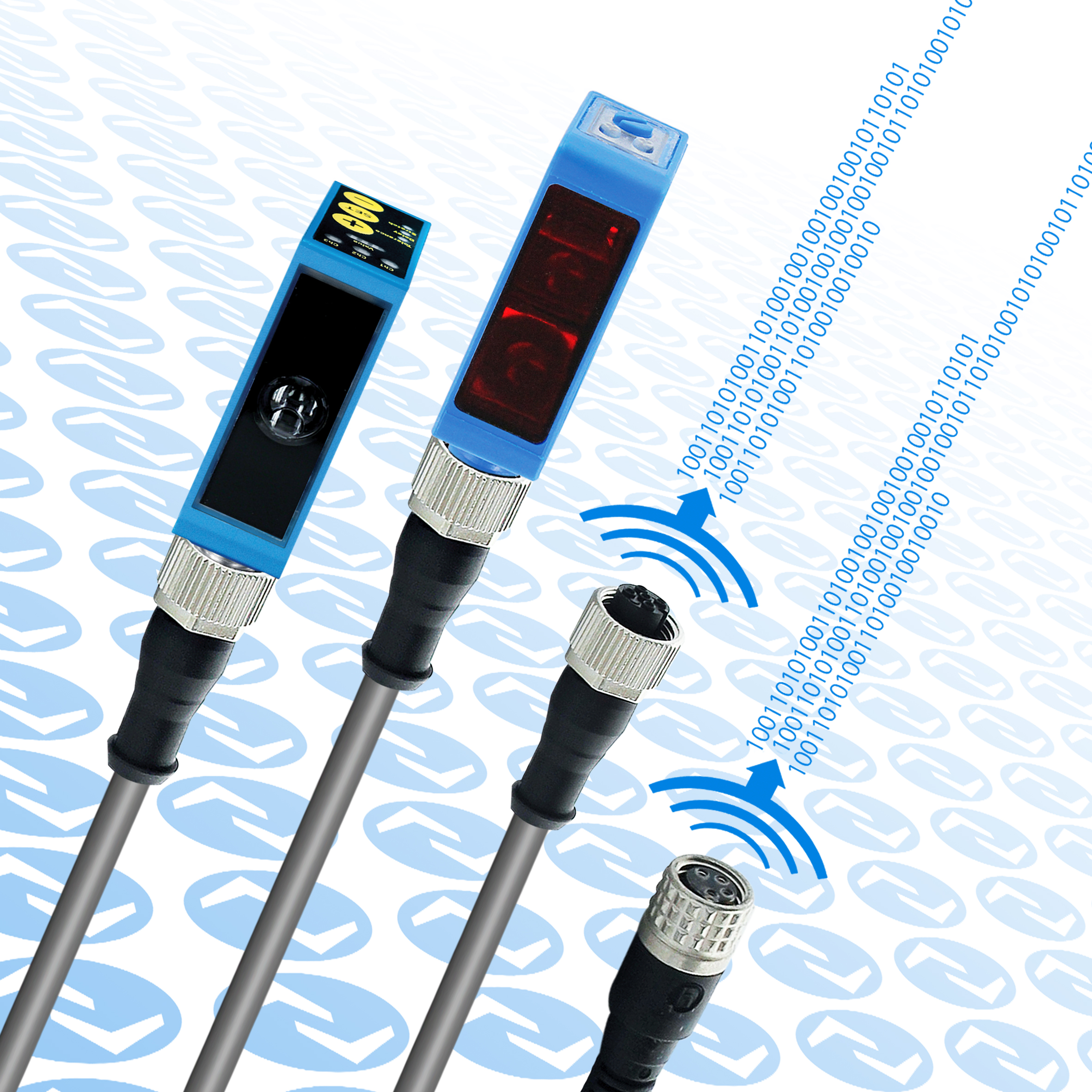

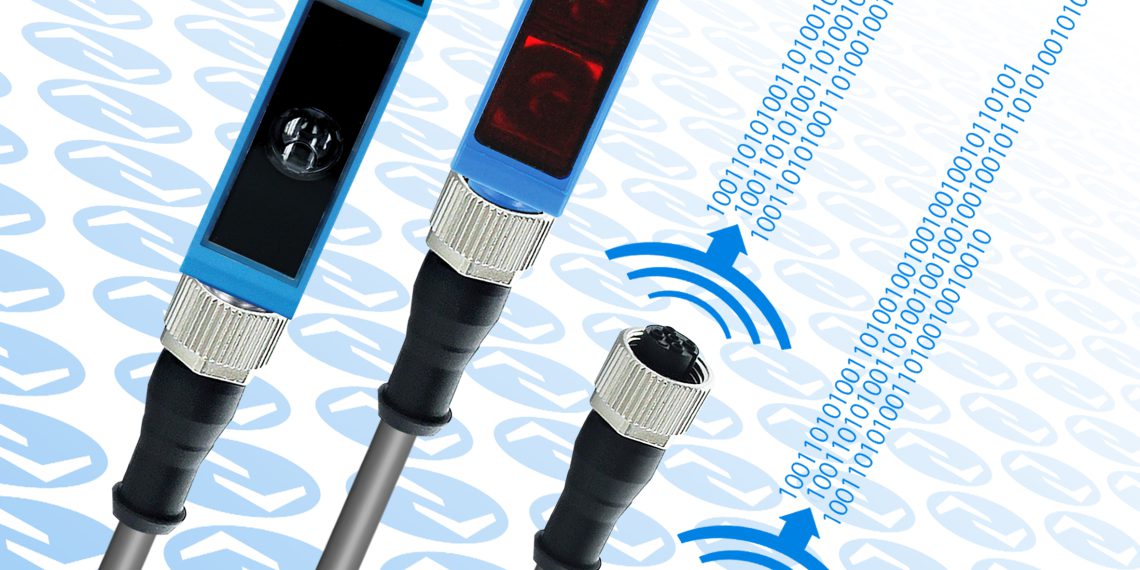

Der neue pho­toelek­trische Sen­sor TRU-C23 mit IO-Link aus dem Hause Con­trinex arbeit­et deshalb als bewährtes Reflek­tor-Sys­tem. Dank eines paten­tierten Erfas­sung­sprinzips bietet der Sen­sor eine aussergewöhn­lich hohe Detek­tion­ssicher­heit, um auch sehr dünne, trans­par­ente Objek­te zuver­läs­sig zu erken­nen. Er nutzt eine im ultra­vi­o­let­ten Spek­trum arbei­t­ende Lichtquelle, deren Strahlen durch klares Glas oder Kun­st­stoff absorbiert werden.

Grund­lage für die Mes­sung bildet eine LED, die polar­isiertes UV-Licht aussendet, sowie ein Reflek­tor, der aus speziellen für UV-Licht geeigneten Mate­ri­alien beste­ht. Ins­ge­samt erre­icht der Sen­sor einen Betrieb­s­bere­ich um die 1.000 mm. Zudem lassen sich mit ihm auch sehr kleine Objek­te in sein­er unmit­tel­baren Nähe zuver­läs­sig erken­nen. Dazu nutzt der Sen­sor die soge­nan­nte Autokol­li­ma­tion. Die optis­che Achse des Sende-Kanals wird dabei mit Hil­fe eines speziellen halb­durch­läs­si­gen Fil­ters iden­tisch zu der des Emp­fangskanals aus­gerichtet. Damit wird die oft störende Blind­zone im Nah­bere­ich ver­mieden. Weit­er­hin ist sog­ar die Erfas­sung durch kleine Öff­nun­gen möglich.

Typ­is­che App­lika­tions­beispiele find­en sich z. B. in der Erken­nung trans­par­enter Folien oder Behäl­ter aus Klar­glas oder ‑kun­st­stoff für die Getränke- und Lebens­mit­telin­dus­trie sowie in der Anwe­sen­heit­skon­trolle von Fläschchen oder Röhrchen in der Pharmaindustrie.

Neue schaltende und messende Lichtgitter

Mit den neuen Sen­sor­bau­rei­hen DGI- (schal­tend) und MGI- (messend) stellt Con­trinex kom­pak­te Infrarot-Licht­git­ter als robuste Plug-and-Play-Lösung vor. Bei ein­er Grund­fläche von lediglich 40 x 20,5 mm fügen sich die platzs­parend aus­gelegten Sen­soren leicht in unter­schiedliche Anla­gen ein. Die schal­tende DGI-Vari­ante kann dabei bis zu 2010 mm Detek­tion­shöhe abdeck­en und erken­nt je nach Vari­ante Objek­te mit Durchmessern ab 0,9, 2, 4, 8 oder 25 mm. Mit den Ansprechzeit­en zwis­chen 0,8 und 4,8 ms wer­den auch kleine Objek­te mit hoher Geschwindigkeit sich­er erkan­nt und gezählt. Die Ein­satzfelder reichen von der Klein­teile- und Folien­pro­duk­tion über Ver­pack­ungsap­p­lika­tio­nen bis hin zur Phar­main­dus­trie. Die messende MGI-Aus­führung ermit­telt neben der Präsenz des Objek­tes auch gle­ich dessen Dimen­sio­nen und seine Posi­tion. Die Sen­soren kön­nen bis zu 1438 mm Mess­bere­ichshöhe abdeck­en, die Auflö­sung beträgt 5 oder 12 mm. Die Mess­werte wer­den als analoges 0…10 V- oder 4–20 mA-Sig­nal aus­gegeben. Typ­is­che Ein­satzge­bi­ete für die messenden Infrarot-Sen­soren gibt es in der Logis­tik, bei automa­tisierten Ver­pack­ungsan­la­gen, in Lager­räu­men oder der Holzindustrie.
