Dichtheitsprüfung unter Extrembedingungen

Die VDI-Richtlin­ie 2083–19, zur Dichtheit von Rein­räu­men, berück­sichtigt bere­its in der Pla­nungsphase alle rel­e­van­ten Aspek­te der Raumdichtheit und kann somit Labor- und Rein­raum­be­treiber vor bösen Über­raschun­gen bewahren. Denn das Nachrüsten beste­hen­der Labore und Rein­räume ist oft mit aufwändi­gen Arbeit­en ver­bun­den, wie das STZ EURO am Beispiel eines Labors mit der biol­o­gis­ch­er Schutzstufe 3 zeigt.

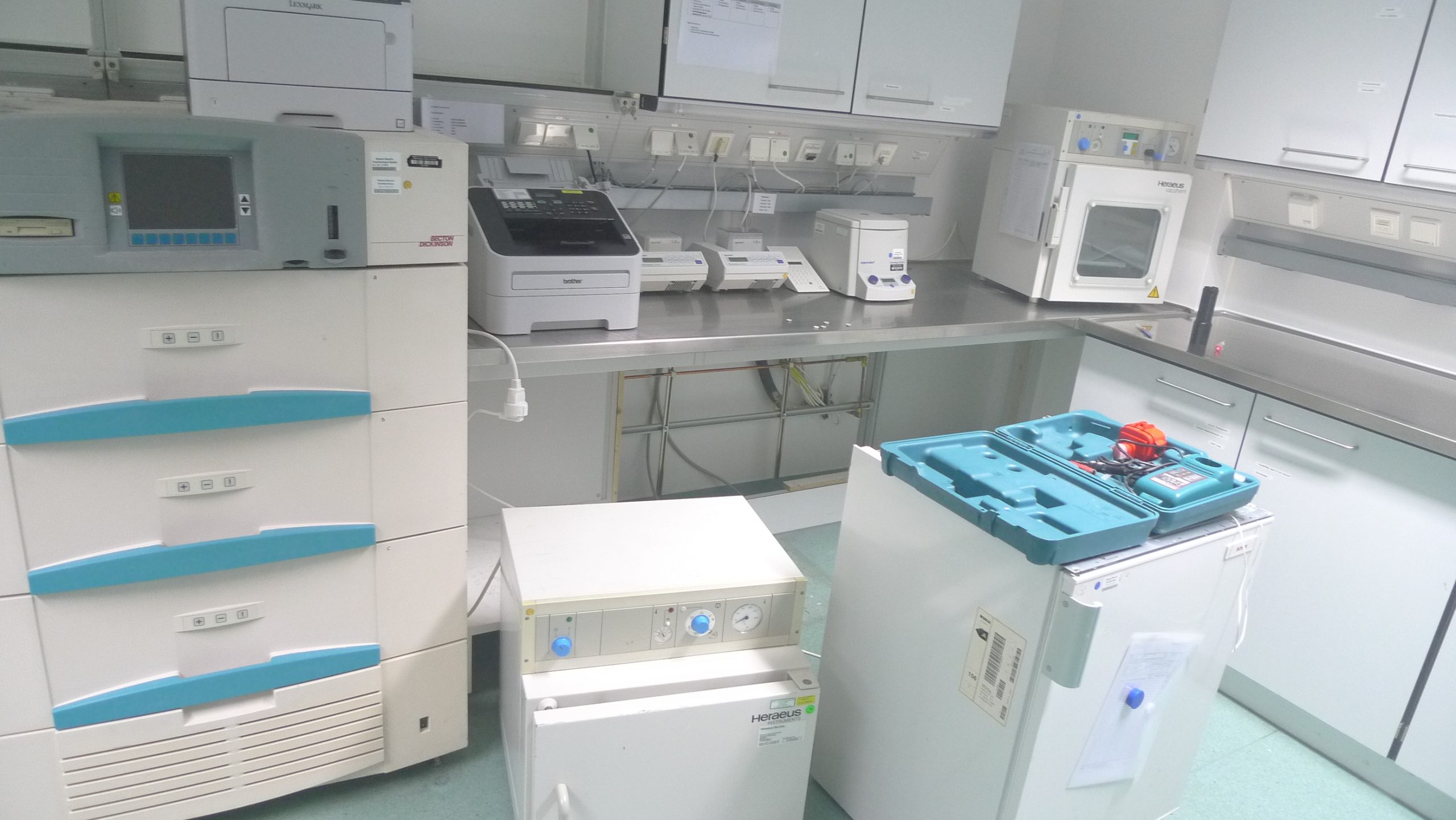

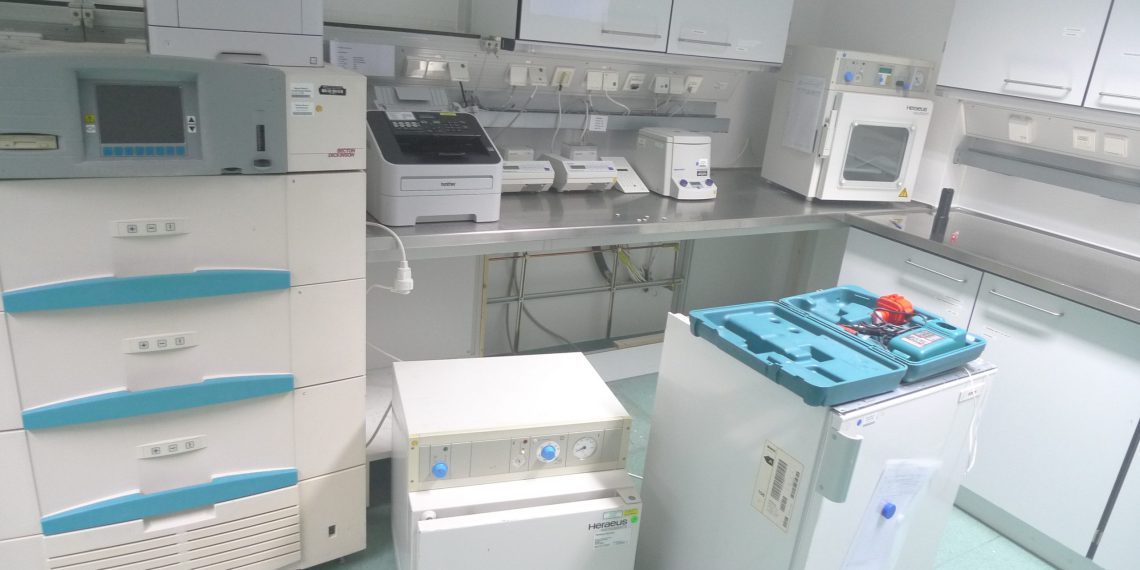

In vie­len beste­hen­den Laboren und Rein­räu­men wer­den zur Raum-Desin­fek­tion Sys­teme mit H2O2-Freiset­zung als Gas oder Sprüh­nebel nachgerüstet. Diese The­matik hat auch im Zuge der Coro­na-Pan­demie weit­eren Auftrieb erhal­ten. Damit ein­her gehen Dichtheit­san­forderun­gen, um zu ver­mei­den, dass während ein­er H2O2-Freiset­zung benach­barte Räume mit Wasser­stoff­per­ox­id beauf­schlagt wer­den oder es zu uner­wün­scht­en Verdün­nungsef­fek­ten kommt. Entsprechend haben die Inge­nieure des STZ EURO ein beste­hen­des S3-Labor in ein­er Stuttgarter Klinik beim Upgrade hin­sichtlich der Dichtheit unterstützt.

In dem S3-Labor war nach ELATEC-Anforderung ein Leck­luftvol­u­men­strom von max. 61 m³/h einzuhal­ten, bei einem Dif­feren­z­druck von 50 Pa zur Umge­bung. Bei der Ist-Auf­nahme hat das STZ EURO eine um Fak­tor 3 zu hohe Leck­age fest­gestellt. So soll­ten im näch­sten Schritt die Leck­stellen aufge­spürt werden.

Durch die sehr schlechte Zugänglichkeit im Bestand war dies eine große Her­aus­forderung. Denn ver­baute Kom­po­nen­ten, mögliche Leck­a­gen hin­ter Wand­verklei­dun­gen oder schw­er zugängliche Kriechkeller machen das Arbeit­en nicht ein­fach. Rein­räume und Labore sind nicht für nachträgliche Anpas­sun­gen konzip­iert. Im Fall des S3-Labors kon­nten auf­grund der guten Tea­mar­beit die  Arbeit­en opti­miert wer­den. Der Tech­nis­che Leit­er und eine Ein­heit von Handw­erk­ern, führten par­al­lel zur Leck­suche bere­its Abdich­tun­gen durch. So wurde die Dichtheit schrit­tweise verbessert. Nach drei Abdich­tung­ster­mi­nen kon­nte die Nach­weismes­sung auf Basis der VDI 2083–19 erfol­gre­ich abgeschlossen werden.
