Pneumatische Spannelemente für die pharmazeutische Produktion

Das Hein­rich Kipp Werk hat pneu­ma­tis­che Span­nele­mente in unter­schiedlichen Aus­führun­gen in sein Sor­ti­ment aufgenom­men. Die Pro­duk­te ermöglichen ein ein­fach­es Span­nen und Zen­tri­eren von mehreren Ele­menten per Druck­luft und reduzieren somit Rüstzeit­en. Die Kom­po­nen­ten sind für ein­fache Spann- und Posi­tion­ier­auf­gaben konzip­iert und bewähren sich über­all dort, wo Werk­stücke automa­tisiert und schnell aus­ge­tauscht wer­den müssen: zum Beispiel beim Wech­seln von Palet­ten, Vor­rich­tungsplat­ten oder auch Robot­erzube­hör. Sie ermöglichen zudem ein simul­tanes (Ent-)Spannen von Auf­sätzen und erlauben im Fall des Zen­tri­erspan­ners ein direk­tes Posi­tion­ieren und Span­nen von Bauteilen ohne Gegenstück.

Pneu­ma­tis­che Span­nele­mente des Her­stellers zeich­nen sich durch eine kom­pak­te Bau­form und ros­t­freie Aus­führung mit Grund­kör­pern aus Edel­stahl aus. Pin und Buchse sind zusät­zlich gehärtet, um einem Ver­schleiß bei häu­fi­gen Zyklen vorzubeu­gen. Dazu tra­gen auch Dich­tun­gen aus dem Elas­tomer Nbr bei. So aus­gerüstet, eignen sich Kipp Span­nele­mente auch und ins­beson­dere für anspruchsvolle Ein­satzbe­din­gun­gen in der Hal­bleit­er­fer­ti­gung, Lebens­mit­telver­ar­beitung sowie in phar­mazeutis­chen und kos­metis­chen Pro­duk­tion­sumge­bun­gen. Hier kann nicht zulet­zt die gute Wieder­hol­ge­nauigkeit von ca. ± 0,2 Mil­lime­ter punk­ten. Der Betrieb­s­druck liegt bei 0,3–0,7 Megapascal.

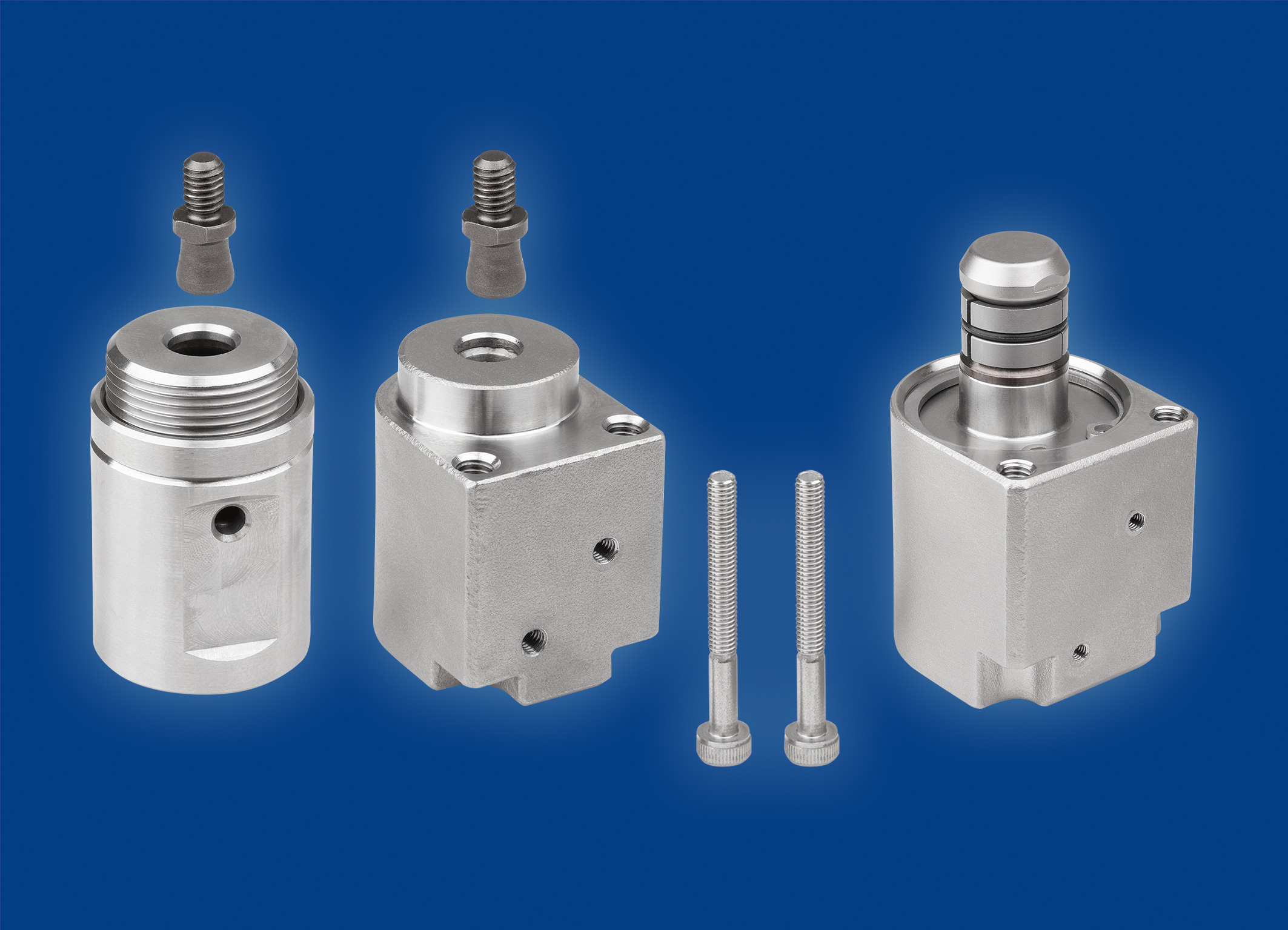

Ver­füg­bar sind zwei unter­schiedliche Posi­tion­ier­auf­nah­men (ein­fach- beziehungsweise dop­peltwirk­end) für das Span­nen mit Bolzen. Sie gewährleis­ten eine Spannkraft von 30 beziehungsweise 40 New­ton (bei 0,5 Mega­pas­cal). Die Flan­schaus­führung ver­fügt über eine Sicher­heits­funk­tion – hier greift bei Druck­luftab­fall eine inte­gri­erte Fed­er. Das Span­nen über Auf­nah­me­buch­sen ist mit Posi­tion­ierzylin­dern möglich. Die bei­den erhältlichen Vari­anten unter­schei­den sich durch das Span­nprinzip: Vari­ante 1 ist im Aus­gangszu­s­tand durch eine Fed­er ges­pan­nt. Die Spannkraft beträgt hier­bei 50 New­ton. Durch Druck­luft wird der Posi­tion­ierzylin­der entspan­nt. Vari­ante 2 ist im Aus­gangszu­s­tand entspan­nt. Durch Druck­luft erzielt der Posi­tion­ierzylin­der eine Spannkraft von 150 New­ton (bei 0,5 Mega­pas­cal). Abgerun­det wird das Sor­ti­ment durch Zen­tri­erspan­ner für die direk­te Werk­stückspan­nung. Sie erlauben Span­ndurchmess­er von 16–20 Mil­lime­ter und eine Hal­tekraft von 77 New­ton (bei 0,5 Megapascal).
