Schwingungsdämpfer sichern Impfstofftransporte

Kärn­ten ist das einzige Bun­des­land Öster­re­ichs, dessen Ein­wohn­erzahl zurück­ge­ht. Unter den Abge­wan­derten, die in Öster­re­ich bleiben, sind über zwei Drit­tel im Alter zwis­chen 15 und 34 Jahren. Das besagt eine Studie der FH Kärn­ten. Die meis­ten zieht es nach Wien und in die Steier­mark. Damit ist Kärn­ten im beson­deren Maße von ein­er Über­al­terung des ländlichen Raums betrof­fen. Und auch bei der Immu­nisierung gegen das SARS-CoV-2-Virus hat dies beson­dere Her­aus­forderun­gen hervorgebracht.

Durch die hin­sichtlich der Coro­na- Pan­demie bekan­nten Belas­tun­gen wur­den eine Vielzahl an Maß­nah­men umge­set­zt, die möglichst vie­len Teilen der Bevölkerung entsprechend der anzuwen­den­den Geset­ze, Verord­nun­gen, Erlässe und son­sti­gen reg­u­la­tiv­en Vor­gaben den leicht­en Zugang zu COVID- Imp­fun­gen ermöglicht­en. Aus diesem Grund wurde die Idee geboren, die Bevölkerung auch am Arbeit­splatz zu erre­ichen. Hierzu wurde ein mobil­er Impf­bus für Klein- und Mit­tel­be­triebe unter 100 Beschäftigten in Betrieb genom­men. Dieser Impf­bus kon­nte von berechtigten Arbeitgeber:innen für die 1., 2., 3., und 4. Imp­fung ihrer Beschäftigten ange­fordert werden.

Als das GPS-Team an die Ausar­beitung der Idee ging, war ein Ziel, die vorschriftsmäßig gekühlten Bion­tech-Dosen so erschüt­terungs­frei wie möglich zu trans­portieren. Andern­falls kön­nen die im Impf­stoff vorhan­de­nen Lipid-Nanopar­tikel in ihrer Struk­tur zer­stört wer­den, was zum Zusam­men­fließen von Lipo­somen und zu Dosierung­sun­ge­nauigkeit­en führen kann. Da die Dosierung des Bion­tech-Pro­duk­ts nur 30µg beträgt, kön­nen kleine Fehler große Auswirkun­gen haben. Um diese zu ver­mei­den, startete man eine Inter­ne­trecherche. Bei der Suche nach Schwingungs­dämp­fun­gen stieß das Team auf die Web­seit­en von ACE Stoßdämpfer. Die Kun­den des Lan­gen­felder Unternehmens stam­men größ­ten­teils aus den Bere­ichen Han­dling und Automa­tisierung, aus der Lebens­mit­tel- und Medi­z­in­tech­nik sowie aus der Auto- und Möbe­lin­dus­trie. Der nor­male Vor­gang bei der Ermit­tlung von Kon­struk­tions­bauteilen ist in diesen und anderen Branchen die Berech­nung ein­er maßgeschnei­derten Lösung auf Grund­lage ein­er Vielzahl von Ken­n­dat­en. Die entsprechende Ausle­gung wird entwed­er von den Spezialist:innen aus Lan­gen­feld über­nom­men oder mit Hil­fe eines Kon­fig­u­ra­tions- oder Ausle­gungstools aus­ge­führt, von denen ACE mehrere kosten­los anbietet.

Die Soft­ware ist jew­eils so ein­fach und intu­itiv gehal­ten, dass inner­halb kurz­er Zeit die ide­alen Kom­po­nen­ten vorgeschla­gen wer­den und dank eines angeschlosse­nen Online- Shops rund um die Uhr bestellt wer­den kön­nen. In Öster­re­ich lief in diesem Fall aus mehreren Grün­den alles anders.

Das GPS-Team beschloss, die Ausle­gung nicht selb­st online vorzunehmen. Daher wurde der direk­te Kon­takt mit Hans-Jür­gen Greindl von ACE aufge­baut. Der für Öster­re­ich zuständi­ge Ver­trieb­sin­ge­nieur überzeugte nicht nur mit ein­er schnellen Res­o­nanz und fachkundi­ger Beratung, son­dern über­raschte das GPS-Team, indem er die von ihm online ermit­tel­ten Schwingungs­dämpfer in kurz­er Zeit kosten­los zur Ver­fü­gung stellte: „Nor­maler­weise unter­stützen wir als Unternehmen und Teil der STA­BILUS-Gruppe in dieser Art eher Beruf­skol­legs und tech­nis­che Hochschulen sowie deren Studierende, damit der akademis­che Nach­wuchs sich auf dem Feld der Schwingung­stech­nik oder bei Dämp­fungslö­sun­gen frühzeit­ig ori­en­tieren kann. Dabei und dank unseres Stu­den­ten­wet­tbe­werbs INNOVACE entste­hen übri­gens regelmäßig neue Herange­hensweisen und Pro­duk­te“, erläutert er und merkt an, dass in diesem Fall der gemein­nützige Zweck von GPS und das Ziel der Pan­demiebekämp­fung den Auss­chlag gaben.

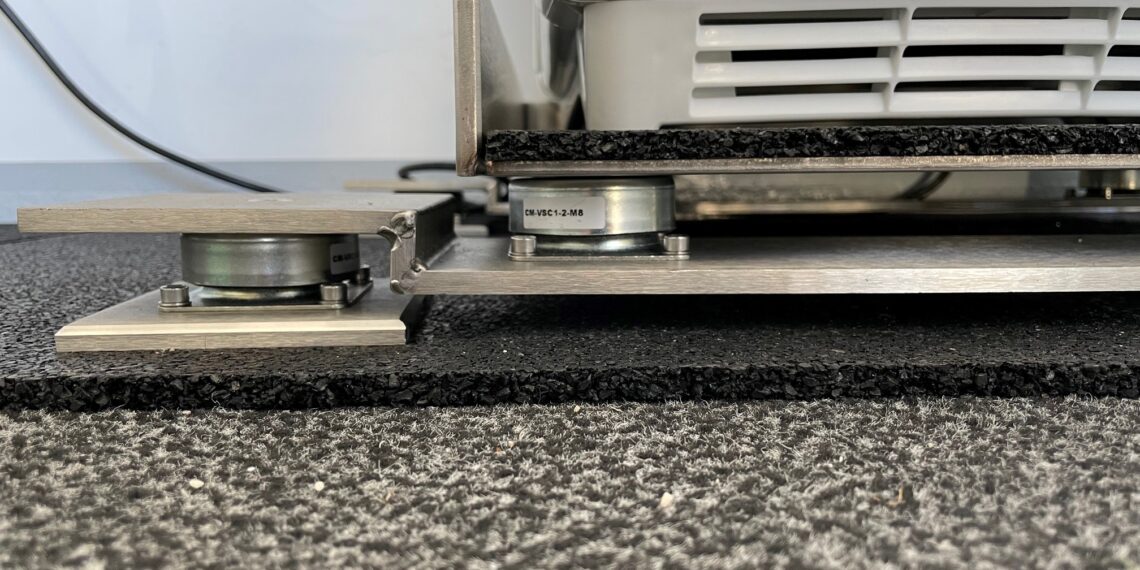

Im Gegen­zug sorgte GPS bei dem Experten von ACE für eine Über­raschung: „Bei einem von mir geschätzten Gesamt­gewicht der zu beruhi­gen­den Kon­struk­tion von unter 100kg schwebte mir eine Lagerung auf vier soge­nan­nten Cup Mounts vom Typ CM-VSC1-2-M8 vor. Als das GPS-Team dann aber ins­ge­samt 8 dieser hoch belast­baren Schwingung­siso­la­toren bestellte, ging ich davon aus, dass zwei mit den Impf­dosen gefüllte Kühlschränke zu beruhi­gen waren. Dass GPS stattdessen eine Dop­pel­lagerung real­isierte, über­raschte mich erst, zeigt aber, wie ernst das Prob­lem der keines­falls beim Trans­port zu zer­stören­den Lipid-Nanopar­tikel genom­men wurde.“ So ent­stand in den Werk­stät­ten von GPS eine Sand­wich-Kon­struk­tion­slö­sung nach dem Mot­to: Wir gehen auf Num­mer ganz, ganz sicher!

Die von ACE geliefer­ten Cup Mounts schützen Kon­struk­tio­nen und Bauteile aller Art effek­tiv vor Schwingun­gen und Stößen. Nor­maler­weise sind die Belas­tun­gen jedoch sys­temim­ma­nent, sprich sie sind bed­ingt durch den Auf­bau ein­er Gesamtkon­struk­tion, ihrer Dimen­sion sowie den Aus­maßen ihrer Antriebe oder ander­er die Schwingun­gen verur­sachen­den Vibra­tionsquellen. Bei der mobilen Impf­s­ta­tion von GPS entste­hen die Vibra­tio­nen und Stöße hinge­gen durch das Über­fahren von Kopf­steinpflaster, Bor­d­steinkan­ten und Schlaglöch­ern und sind damit nicht prog­nos­tizier­bar. Aus diesem Grund entsch­ied sich GPS auch für eine Dop­pel­lagerung. Bei ein­er Eigen­fre­quenz von 16 bis 35Hz und einem Belas­tungs­bere­ich von 3 bis 16 Kilo­gramm pro Lagerungspunkt des Kühlschranks war bere­its ein Puffer einkalkuliert. Durch die Ver­dopplung der Werte ist es gelun­gen, aus dem Impf­mo­bil fast eine Sän­fte zu machen. Deshalb ist auch keine Probe durch den Trans­port unbrauch­bar gewor­den. Wichtig dafür ist der abreißsichere Schutz der Maschinenele­mente, wenn es im ländlichen Bere­ich mal rau zuge­ht. Ihre geringe Bau­größe war für die real­isierte Sand­wich­lö­sung ein pos­i­tiv­er Neben­ef­fekt. Nicht ins Gewicht fie­len in diesem Fall hinge­gen die frei wählbaren Ein­baula­gen, die auch neig­bar und beliebig in X‑, Y- oder Z‑Achsen aus­ge­führt wer­den können.

Serien­mäßig wahlweise mit Neo­pren oder Naturkautschuk als Dämp­fungs­ma­te­r­i­al bestückt, kann man diese kom­pak­ten Helfer auch hoch dämpfend für extreme Tem­per­a­turen oder sehr schwere Stöße mit Silikon beziehen. Die Schwingungs­dämpfer sind für alle Arten von Belas­tun­gen in Schub‑, Druck- und Zugrich­tung ein­set­zbar und mit zen­trischem Gewinde oder Durch­gangs­bohrung erhältlich. Gemein­sam ist es GPS und ACE auf diese Weise gelun­gen, ein niedrigschwelliges Imp­fange­bot auch in entle­gene Winkel des Kärnt­ner Bun­des­lan­des zu bringen.
