Digitale Leitfähigkeitsmessumformersensorik mit IO-Link

Jumo dig­i­Line ist das bus­fähige Anschlusssys­tem für dig­i­tale Sen­soren in der Flüs­sigkeit­s­analyse. Neu im Pro­gramm sind dig­i­Line-Sen­soren zur kon­duk­tiv­en (CR) und induk­tiv­en (Ci) Mes­sung der elek­trolytis­chen Leitfähigkeit.

Jumo dig­i­Line ermöglicht es, bis zu sechs dig­i­tale Sen­soren an dem Mes­sum­former Aquis touch S ℗ beziehungsweise bis zu 62 an dem Mess‑, Regel- und Automa­tisierungssys­tem mTron T zu betreiben. Somit ist sowohl der Betrieb von Einzelmessstellen als auch der Auf­bau von umfan­gre­ichen Sen­sor­net­zw­erken möglich.

Die automa­tis­che Ein­bindung in das dig­i­Line-Sen­sor­net­zw­erk mit­tels intel­li­gen­ter Plug and Play-Soft­ware “DSM-Tool” machen die Inbe­trieb­nahme zum Kinderspiel.
Die Geräte zur Leit­fähigkeitsmes­sung ergänzen das Sen­sor-Port­fo­lio für dig­i­Line, das bish­er die Mess­größen pH, Redox, Tem­per­atur, Gelöst-Sauer­stoff, Trübung sowie Wass­er-Desin­fek­tion­s­größen wie etwa freies Chlor abdeckt.

Das Ein­satzge­bi­et ist uni­versell, für alle Wasserqual­itäten ste­hen Vari­anten zur Ver­fü­gung – von ultra­reinem Wass­er in Phar­ma-/ Wass­er für Injek­tion­szwecke (WFI)-Qualität mit Leitwerten ab 0,05 µS/cm bis zu Mes­sun­gen in stark konzen­tri­erten Flüs­sigkeit­en bis 2.000 mS/cm. Bewährte analoge Sen­soren in hygien­is­ch­er oder Stan­dard­bau­form wer­den mit der dig­i­Line-Elek­tron­ik zum intel­li­gen­ten, smarten Sen­sor erweitert.

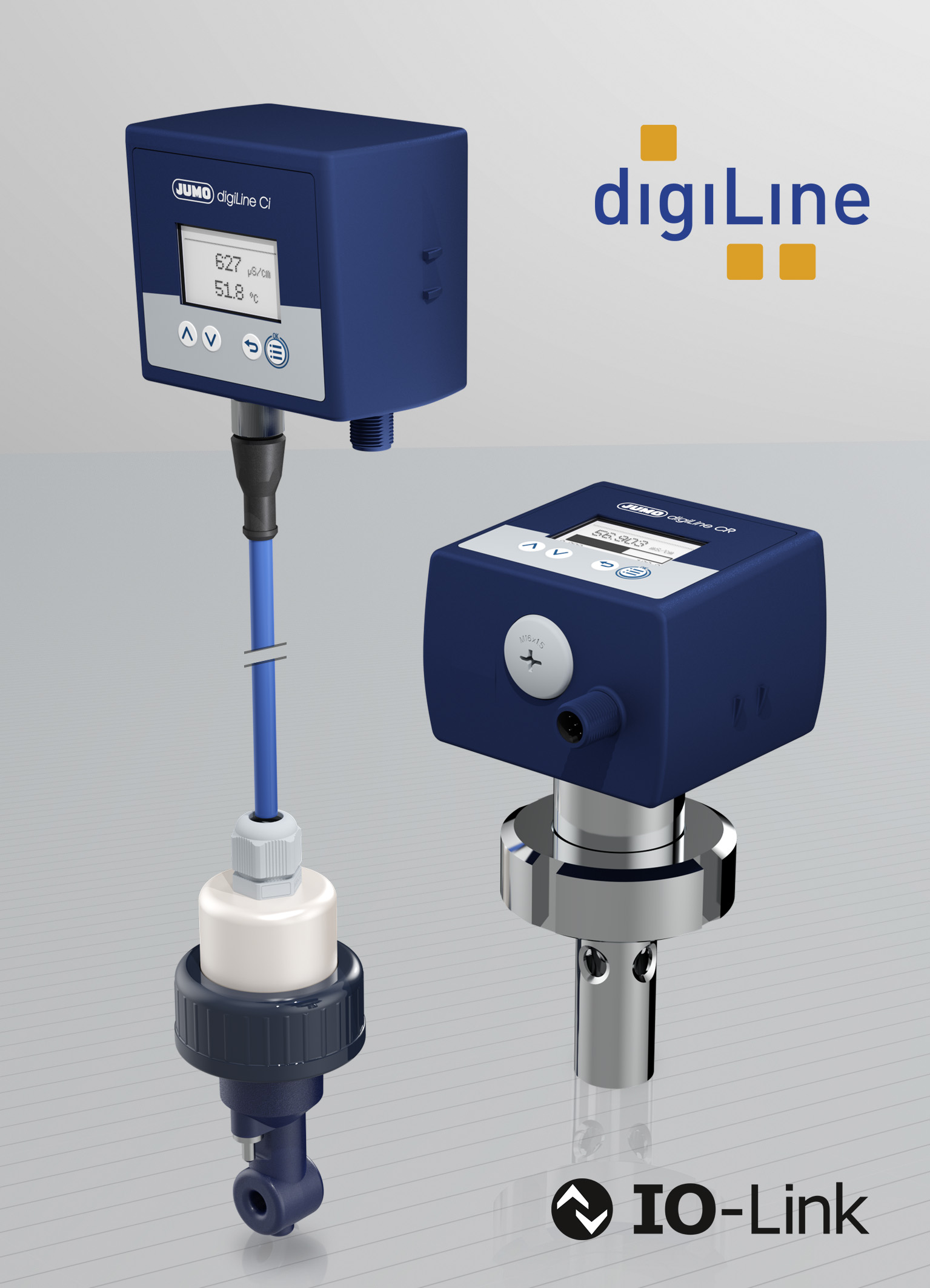

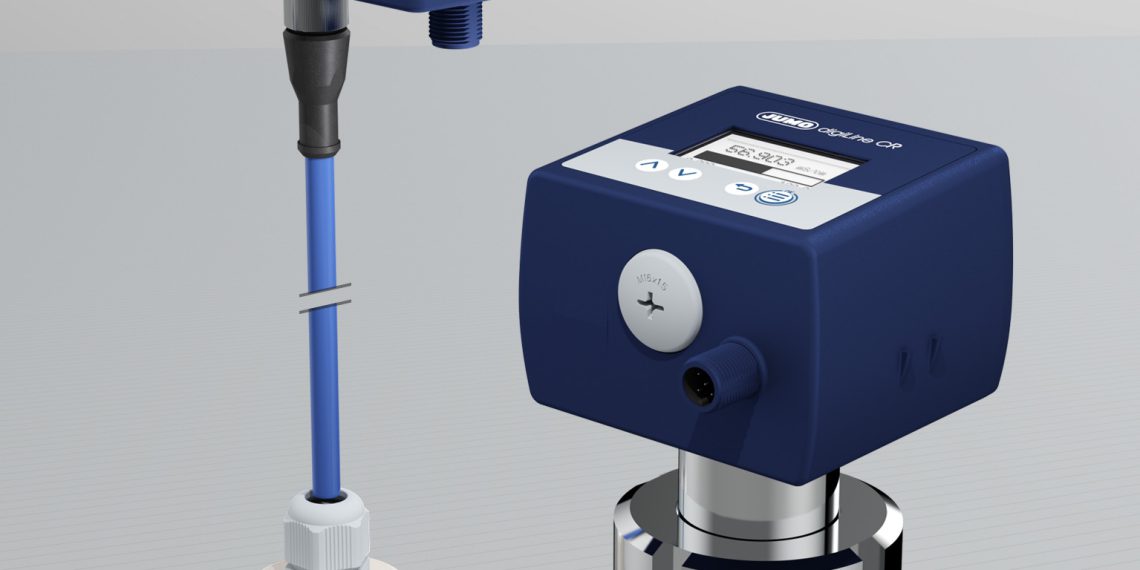

Die dig­i­Line-Sen­soren CR/Ci sind mit inte­gri­ert­er Elek­tron­ik oder abge­set­ztem Elek­tron­ikkopf und Kabelverbindung erhältlich. Mit der abge­set­zten Vari­ante kön­nen auch prob­lema­tis­che Ein­bausi­t­u­a­tio­nen gut gemeis­tert wer­den (Wärme­ab­strahlung, Vibrationen).

Als dig­i­Line-Schnittstelle dient eine RS485 mit erweit­ertem Mod­bus-Pro­tokoll. Die Sen­soren kön­nen somit auch in Stan­dard-Mod­bus RTU-Net­ze einge­bun­den werden.

Gle­ichzeit­ig mit der Mod­bus-Aus­führung wird es eine dig­i­tale Vari­ante mit IO-Link-Schnittstelle geben. Dies ist weltweit die erste elek­trolytis­che Leit­fähigkeitsmes­sung, die im Automa­tisierungs­bere­ich in Maschi­nen und Anla­gen mit IO-Link-Infra­struk­tur inte­grier­bar ist. Jumo zeigt hier eine klare Strate­gie zum Aus­bau des IO-Link-Sen­sor­pro­gramms. Sen­soren für Tem­per­atur und Druck sind hier bere­its erhältlich.

Jumo auf der BrauBe­viale 2018: Halle 6, Stand 119
