Eleganz und Zweckmäßigkeit

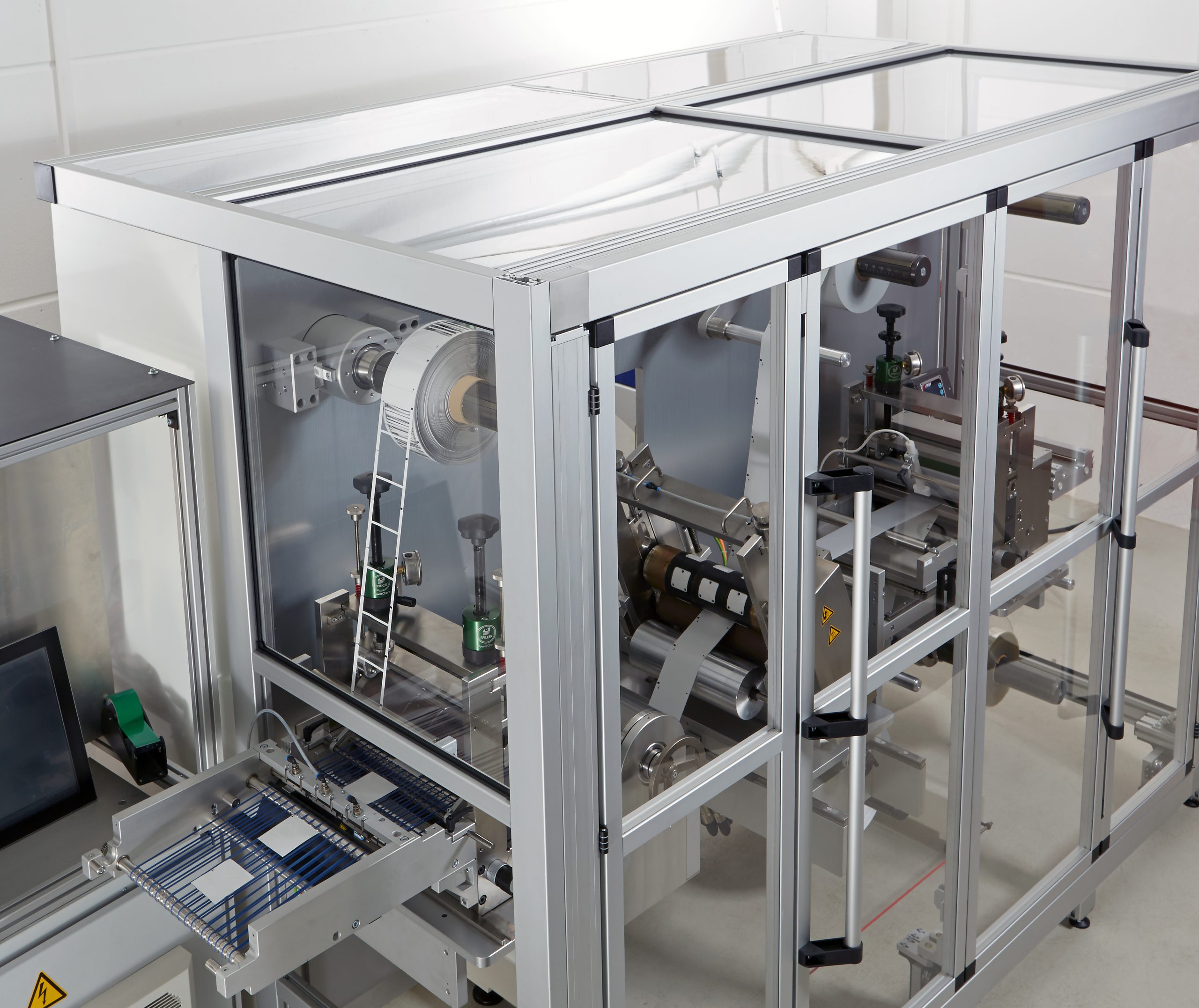

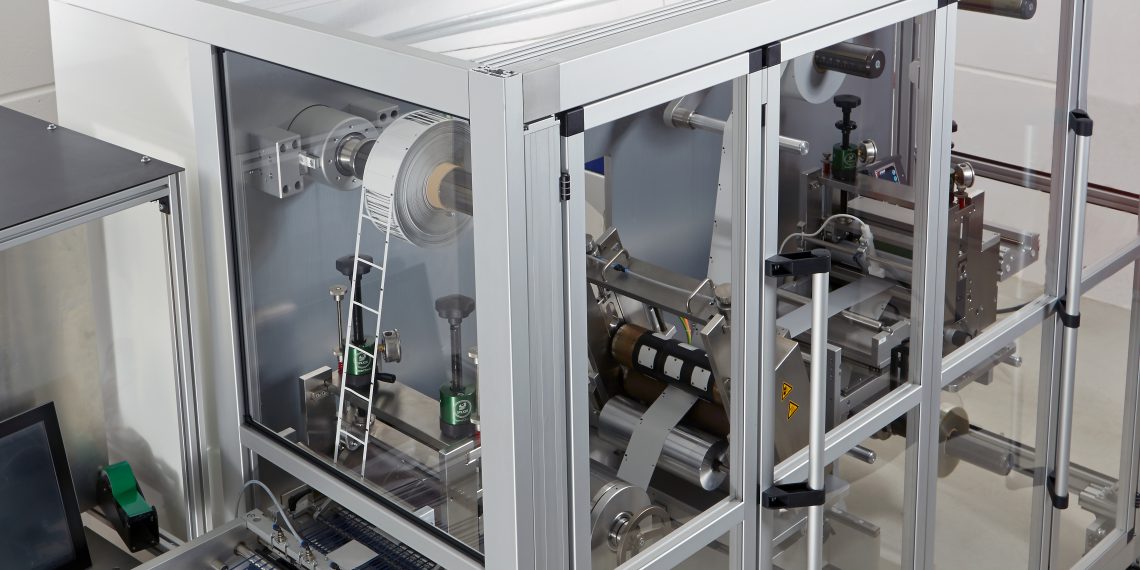

Eine Schutzein­hausung von RK Rose+Krieger mit ver­schieb­baren Falt­türen und Acryl­glas­flächen sorgt bei der Pro­duk­tion von Phar­mazeu­ti­ka für opti­male Zugänglichkeit und Hygiene ohne die Mas­chine dabei zu verdunkeln.

Die Her­stel­lung von Medika­menten unter­liegt beson­ders schar­fen Vorschriften hin­sichtlich Hygiene, Räum­lichkeit­en, Aus­rüs­tung, Doku­men­ta­tion und Kon­trolle. Pro­duziert wird unter Rein­raum-Bedin­gun­gen, die Fer­ti­gungsan­la­gen müssen entsprechend hohen Anforderun­gen genü­gen. Das gilt auch für die jüng­ste Entwick­lung der Spilk­er GmbH. Das Unternehmen aus Leopold­shöhe in Ost­west­falen entwick­elt und fer­tigt neben Rota­tion­swerkzeu­gen und Stanzblechen für die Druck‑, Etiketten‑, Automobil‑, Phar­ma- und Ver­pack­ungsin­dus­trie auch kom­plette Lösun­gen für rota­tive Stanz- und Kon­fek­tion­ierung­sprozesse inklu­sive aller Dien­stleis­tun­gen des Son­der­maschi­nen­baus, von der Idee über das Konzept bis zur Kon­struk­tion und Real­isierung beim Kunden.

Die Herausforderung

Für die Pro­duk­tion von Schmerzpflastern konzip­ierte Spilk­er eine Rota­tion­s­mas­chine, die unter­schiedliche Spende‑, Stanz- und Laminier­prozesse mit dem Vor­gang des rota­tiv­en Siegelns kom­biniert. Dabei wer­den die von ein­er Rolle ein­laufend­en Pflaster zunächst vere­inzelt und mit einem Ein­schnitt zum leichteren Öff­nen der einzel­nen Pflaster verse­hen. Anschließend erfol­gt die luft­dichte ver­pack­ung der Einzelpflaster durch das Ver­siegeln. Ein essen­tieller Teil der Anlage sollte eine Schutzein­hausung wer­den, die die Ein­hal­tung der zahlre­ichen Vorschriften garantieren würde und gle­ichzeit­ig zen­trale Kun­den­wün­sche nach ein­er prob­lem­losen Zugänglichkeit über die gesamte Maschi­nen­länge und einem hohem Lichte­in­fall erfüllen musste.

Bei der Suche nach einem geeigneten Zulief­er­er für diese Ein­hausung lernte Spilk­er auf der Han­nover Messe das Schutz- und Abtrennsys­tem sowie die Lin­eart­ech­nik der RK Rose+Krieger GmbH aus Min­den ken­nen. Der Spezial­ist für Linear‑, Pro­fil-Mon­tage‑, Verbindungs- und Mod­ul­tech­nik entwick­elte nach den Spilk­er-Vor­gaben ein Gesamtkonzept für eine exakt auf die Mas­chine und den Platzbe­darf zugeschnit­tene Verklei­dung, die auch die hohen Anforderun­gen der phar­mazeutis­chen Pro­duk­tion prob­lem­los erfüllt.

Die Maschineneinhausung

Hell elox­ierte Alu­mini­umpro­file des BLOCAN®-Profilsystems von RK Rose+Krieger bilden das Grundgestell der 3,5 Meter lan­gen und rund 1,5 Meter tiefen Maschi­nen­verklei­dung. Zum Ein­satz kom­men Kon­struk­tion­spro­file in den Bau­größen F‑80x80, F‑80x120, F‑G 40x80 F‑40x80 und F‑40x40 in Kom­bi­na­tion mit Verbindungsadaptern, Anschlussplat­ten, Knoten­winkeln und Stellfüßen ohne Fun­da­men­twinkel aus dem RK-Sor­ti­ment. Für die freie Zugänglichkeit der Mas­chine über die gesamte Länge sor­gen voll­ständig ver­schieb­bare Falt­türen. RK Rose+Krieger fer­tigte sie aus Alu­mini­um-Rah­men­pro­filen der Bau­größe 40x40 – eben­falls hell elox­iert – und entsprechen­den Eck­verbindern. Jede Tür ver­fügt über einen ein Meter lan­gen Stan­gen­griff zum leicht­en Öff­nen und zwei Mag­nete für die Arretierung. Zwei Falt­türen sind an einem ver­schieb­baren Pfos­ten aus Alu­mini­umpro­filen der Bau­größe 40x80 mon­tiert. Der Pfos­ten wird über eine Rollführung bewegt und mit­tels Hebel­stan­gen­ver­schluss arretiert. Er erlaubt das kom­plette Öff­nen der Maschinenein­hausung. Bei geöffneter Schutztür stoppt die Mas­chine umge­hend. Dafür sor­gen Mag­netkon­tak­te am Ende der Ein­hausung zusam­men mit der Maschi­nen­s­teuerung: Die Mag­nete sich­ern die Türe in ihrer Posi­tion und geben beim Öff­nen ein Sig­nal an die Steuerung. Sechs Mil­lime­ter starke Acryl­glass­cheiben mit einem zweit­eili­gen Ein­fasspro­fil bilden die Fläch­enele­mente der Türen sowie der fest­ste­hen­den Seit­en­teile und oberen Abdeck­ung der Schutzein­hausung. Sie sor­gen damit für opti­male Sicht auf die gesamte Mas­chine sowie einen hellen Innenraum.

Sämtliche Alu­mini­umteile wur­den elox­iert, die Stahlteile gepul­vert oder lack­iert und die Führungswellen der Lin­earein­heit­en hartver­chromt. Zusät­zlich deck­te RK Rose+Krieger alle offe­nen Nuten der Kon­struk­tion­spro­file mit Kun­st­stof­fab­deck­pro­filen in sil­ber­grau ab. Damit ist ein sicher­er Schutz vor Ver­schmutzung und eine opti­male Reini­gungs­fähigkeit der Ein­hausung gegeben.

Die gesamte Verklei­dung wurde zunächst zwecks Abnahme bei RK Rose+Krieger aufge­baut, anschließend abge­baut, trans­port­gerecht vor­mon­tiert bei Spilk­er angeliefert und dort an der Mas­chine erneut aufge­baut. Beim Kun­den über­nahm Spilk­er dann die bau­seit­ige Anbindung der Ein­hausung zusam­men mit dem Auf­bau der eigentlichen Produktionsanlage.

Alles aus einer Hand

„Von der Fir­ma Rose und Krieger haben wir nicht nur ein Ange­bot für die Ein­hausung erhal­ten son­dern es wurde für uns ein detail­liertes Konzept entwick­elt, vor­ab als 3D Entwurf präsen­tiert und genau auf die Anforderun­gen der Mas­chine abges­timmt“, resümiert Simon Will­mann, zuständi­ger Pro­jek­tleit­er bei Spilker.
