Energiesparende und kompromisslose Analyseventile

Die Medi­en­tren­nung in Ven­tilen über eine chemisch beständi­ge und vorschriftenkon­forme Elas­tomer­mem­bran ist wichtig, um eine Kon­t­a­m­i­na­tion des Flu­ids auch bei län­ger­er Ein­satz­dauer in der Medi­zin- und Analy­setech­nik sowie in der Phar­mazie oder bei Pipet­tier­an­wen­dun­gen zu ver­mei­den. Wenn auch größere Durch­flüsse oder Spül­men­gen schnell und präzise dosiert wer­den müssen, sind die Ven­tile oft das schwäch­ste Glied in der Kette. Anwen­der mussten hier bis­lang Kom­pro­misse einge­hen, vor allem bei der Bau­größe, aber auch beim Durch­fluss, der zuläs­si­gen Tem­per­atur oder den Prozesszeiten.

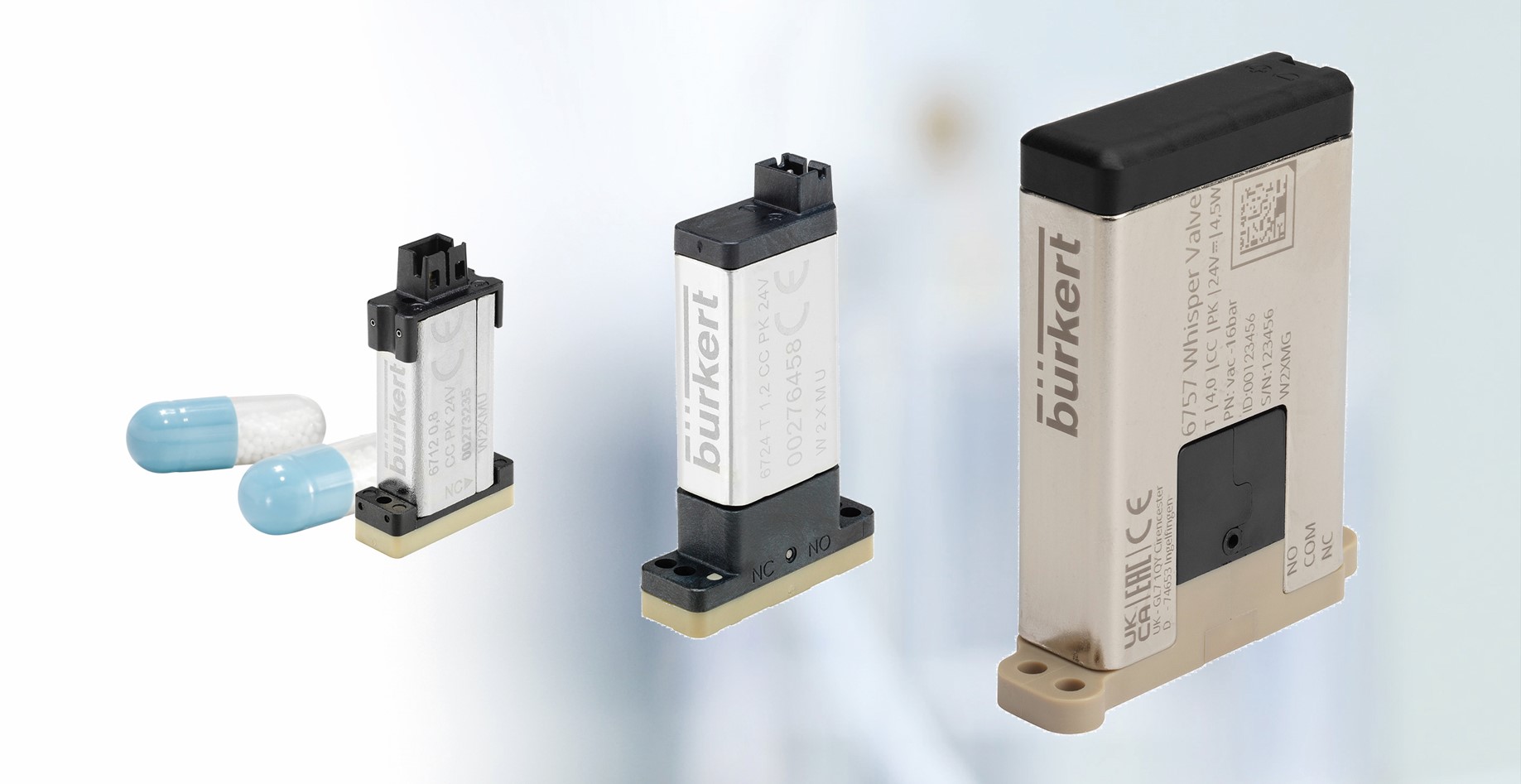

Bürk­ert Flu­id Con­trols Sys­tems hat deshalb die Whis­per­Valve-Bau­rei­he nach oben erweit­ert: Das neue Analy­sev­en­til Typ 6757 deckt nun den Druck­bere­ich bis 16 bar ab und ist gegen Druck­stöße unempfind­lich. Zudem ermöglicht sein Design Schaltzeit­en unter 8 Mil­lisekun­den bei ein­er Leis­tungsauf­nahme von weniger als 4,5 Watt und eignet sich dadurch auch für bat­teriebe­triebene Feldgeräte. Die medi­en­berühren­den Kom­po­nen­ten wer­den entsprechend der jew­eili­gen Flu­ide aus­gewählt. Daher eignet sich das Ven­til auch für kri­tis­che Reagen­zien oder Reini­gungsmit­tel und wider­ste­ht für bis zu 30 min 90 Grad Cel­sius Medi­en­tem­per­atur, zum Beispiel bei Ster­il­i­sa­tion­sprozessen. Das gilt auch für die kleineren Mit­glieder der Whis­per­Valve-Fam­i­lie Typ 6712 und 6724, die für Sys­tem­drücke bis 7 bar aus­gelegt sind. Damit ergibt sich ein bre­it­er Anwen­dungs­bere­ich, ange­fan­gen von mobilen und sta­tionären Mess- und Analy­segeräten in der Medi­zin- und Labortech­nik über Sys­teme zur Endosko­preini­gung oder Abfül­lan­la­gen bis hin zu Desinfektionsgeräten.

Die Impulsvari­anten der Whis­per­Valve schal­ten mit einem kurzen Stro­mim­puls prak­tisch laut­los zwis­chen den Schalt­stel­lun­gen hin und her und hal­ten diese anschließend auch strom­los durch Dauer­mag­nete. So kön­nen sowohl Langzeitmes­sun­gen mit kon­tinuier­lichem Reagenz­zu­fluss bat­ter­i­escho­nend umge­set­zt als auch empfind­liche Medi­en ohne Wärmeein­trag durch das Ven­til geschal­tet wer­den. Da nur im Umschaltvor­gang kurz Energie benötigt wird, hängt sowohl der Energie­ver­brauch als auch der Wärmeein­trag nicht von der Ein­schalt­dauer, son­dern nur von der Schalthäu­figkeit ab. Dabei erlauben die rück­druck­dicht­en, gut spül­baren Ven­tile schnelle Schaltvorgänge mit Betrieb­s­geräuschen beim Umschal­ten von knapp 20 Dezibel(A) beim mit­tleren Typ 6724, der sich damit auch für den Ein­satz in beson­ders lärm­sen­si­blen Bere­ichen am Point of Care eignet. Beim kleinen Typ 6712 liegt das Betrieb­s­geräusch bei 36 Dezibel(A), beim großen Typ 6757 bei max­i­mal 45 Dezibel(A).

Die 2/2- beziehungsweise 3/2‑Wege-Ven­tile der Whis­per­Valve-Fam­i­lie sind nur 7 Mil­lime­ter, 9 Mil­lime­ter und 18 Mil­lime­ter bre­it und lassen sich gut aneinan­der­rei­hen oder zu kom­plet­ten Sys­tem­lö­sun­gen kom­binieren. Die tech­nis­che Funk­tion­sweise inner­halb der Pro­duk­t­fam­i­lie ist gle­ich und erle­ichtert dadurch die elek­trische Ans­teuerung und gegebe­nen­falls auch Zulas­sun­gen. Über eine Elek­tron­iker­weiterung lassen sich Analy­se­funk­tio­nen real­isieren, zum Beispiel Rück­mel­dun­gen über Schalt­stel­lun­gen, uner­wün­schte Drücke, Tem­per­a­turen oder Energie­ver­brauch. Optionale Erweiterungsmod­ule ermöglichen zudem Boost-Impuls- oder Soft-Close-Funktionen.
