Sogar kleinste Mengen präzise dosieren

Ob in der Phar­main­dus­trie, der Wasser­auf­bere­itung oder bei der Her­stel­lung von Lebens­mit­teln: Wer­den leit­fähige Medi­en wie beispiel­sweise Kühlwass­er einem Prozess hinzugegeben, sind in der Regel mag­netisch-induk­tive Durch­flussmess­er zur Überwachung instal­liert. Beson­ders im Rah­men der Dosierungsüberwachung müssen die Mess­geräte über präzise Ansprechzeit­en und eine hohe Kalib­ri­er­frei­heit ver­fü­gen, da son­st eine falsche Dosierung oder unzure­ichende Wieder­hol­ge­nauigkeit auftritt. Zwar gibt es bere­its sehr exak­te Geräte für kleinere und mit­tlere Durch­fluss­men­gen auf dem Markt, diese sind aber häu­fig in ihrem Funk­tion­sum­fang eingeschränkt oder nicht flex­i­bel ein­baubar. Abhil­fe schafft hier Kobold Mess­ring mit ihrem Gerät­e­duo MIM und MIS. Auf­grund der umfan­gre­ichen Möglichkeit­en zur Vor-Ort-Pro­gram­mierung eignen sie sich für einen branchenüber­greifend­en Ein­satz ins­beson­dere bei der Dosierung. Über kon­fig­urier­bare Schnell­wahltas­ten kön­nen Para­me­ter wie Durch­fluss-Zwis­chen­stände oder Tem­per­a­turen abgerufen wer­den; ein wech­sel­ndes Farb­sys­tem im Dis­play warnt zudem vor Gren­zw­ertüber­schre­itun­gen. Da mit dem MIM erst­mals eine Vari­ante in getren­nter Aus­führung vor­liegt, bei der Anzeige und Elek­tron­ik nicht in die Sen­sor­ein­heit inte­gri­ert sind, kann das Gerät auch bei Medi­en­tem­per­a­turen von bis zu +140 °C einge­set­zt werden.

 „Mag­netisch-induk­tive Mess­geräte kom­men ohne bewegliche Teile wie Flügel­räder aus, weshalb sie kaum Ver­schleißer­schei­n­un­gen zeigen. Deshalb haben sich diese Geräte für die Durch­fluss­bes­tim­mung leit­fähiger Medi­en bewährt – ob Wass­er, Breie und Pas­ten, Säfte oder Emul­sio­nen“, erk­lärt Raza Ali Agha, Ver­trieb­sleit­er bei der KOBOLD Mess­ring GmbH. „Dieses bre­ite Ein­satzspek­trum führt aber auch zu sehr unter­schiedlichen Ein­bausi­t­u­a­tio­nen, da die Mess­geräte in ver­schiede­nen Indus­trien und Prozessen einge­set­zt wer­den.“ Die Nen­nweite der angeschlosse­nen Rohre, die mögliche Aus­rich­tung beim Ein­bau und die Ein­bindung in bes­timmte Prozess­ket­ten, wie die Dosierung beim Ein­fär­ben von Tablet­ten oder der Kühlmit­telzu­fuhr, bee­in­flussen die Wahl eines passenden Gerätes. Ins­beson­dere im Rah­men von Dosier­vorgän­gen müssen die Messin­stru­mente die Möglichkeit zur Pro­gram­mierung von Zwis­chen­werten bieten, um die Men­gen zu doku­men­tieren und eine unge­naue Dosierung zu ver­mei­den. Zudem sollte die Anzeige mehrzeilig und gut sicht­bar sein, damit das Anla­gen­per­son­al rechtzeit­ig vor der Über­schre­itung eines Gren­zw­ertes gewarnt wird. Häu­fig erfüllen Durch­flussmess­er jedoch nur einen Teil dieser Anforderun­gen etwa auf Kosten der Bedienbarkeit.

Deshalb hat die KOBOLD Mess­ring GmbH mit dem Pro­duk­t­duo MIM und MIS uni­ver­sale Durch­flussströ­mungsmess­er mit IO-Link entwick­elt, die für nahezu jede Mess­si­t­u­a­tion geeignet sind und neben guten Ansprechzeit­en von teil­weise unter 100 Mil­lisekun­den eine hohe Pro­gram­mier­frei­heit gewährleis­ten. Dafür sor­gen zum einen die zahlre­ichen Funk­tio­nen wie die Tem­per­aturmes­sung oder die Dosierung, welche sich in nur weni­gen Schrit­ten im Menü auf Schnell­wahltas­ten leg­en lassen. Zum anderen ermöglicht die robuste und flex­i­ble Bauweise einen ein­fachen und über­sichtlichen Ein­bau auch in eng aus­gelegten Rohrsystemen.

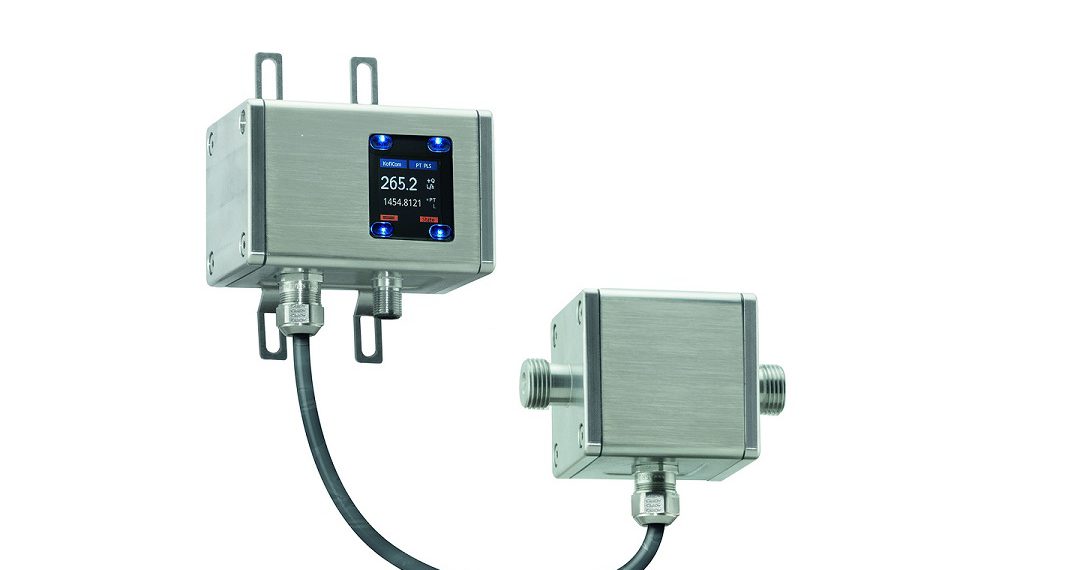

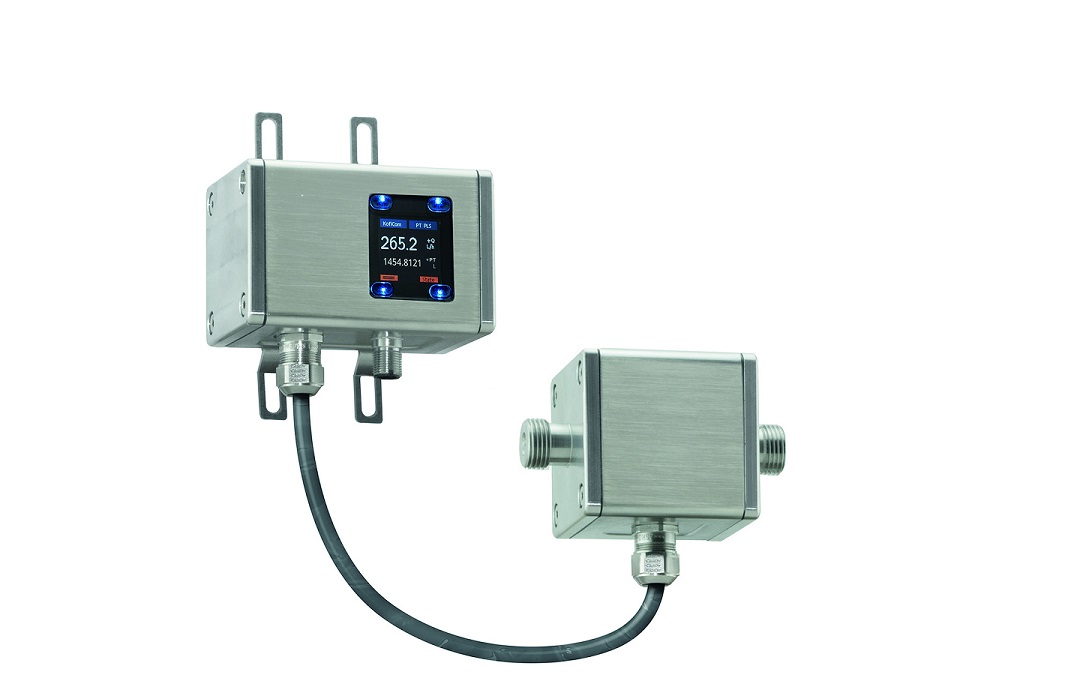

Einsatz unter extremen Bedingungen dank getrennter Ausführung

Die bei­den Mod­elle sind kom­plett in wider­stands­fähigem Mate­r­i­al aus­ge­führt, der MIM sog­ar in Edel­stahl. Neben der Funk­tion zur Tem­per­aturmes­sung, die nur der MIM aufweist, unter­schei­den sich die Geräte vor allem in Bezug auf die Rohrgrößen, bei denen sie zum Ein­satz kom­men. Während der MIS für die Nen­nweit­en DN 80 und DN 100 bzw. 3“ und 4“ geeignet ist, kann der MIM auch bei sehr kleinen Rohrnen­nweit­en einge­set­zt wer­den und deckt je nach Nen­nweite einen Mess­bere­ich ab 30 ml/min aufwärts ab. „Die Durch­flussmess­er ver­fü­gen über zwei indi­vidu­ell kon­fig­urier­bare Aus­gänge, die je nach Ein­stel­lung beispiel­sweise als Puls‑, Alarm- oder Analo­gaus­gang fungieren kön­nen“, erk­lärt Agha. „Dadurch lassen sie sich leichter in ver­schiedene Prozesse oder Hil­f­skreis­läufe ein­binden.“ Das Farb-Mul­ti-Dis­play lässt sich zudem dig­i­tal in 90° — Schrit­ten drehen, sodass bei einem Stan­dortwech­sel kein anderes Mod­ell benötigt wird und die Anzeige unab­hängig von der Posi­tion der Anschlüsse ist.

Der Grund-Baustein für jedes Messvorhaben

Die Flex­i­bil­ität der Geräte­fam­i­lie zeigt sich auch in der Nutzer­führung und dem Funk­tion­sum­fang. Nahezu alle Ein­stel­lun­gen lassen sich bequem über vier optis­che Tas­ten vor Ort auf dem Dis­play ein­stellen. Funk­tio­nen wie Teil­men­ge­nanzeige, Tem­per­aturmes­sung oder Max­imal­durch­fluss lassen sich auch auf die genan­nten Hotkeys leg­en, sodass nicht ständig über mehrere Steuerungsebe­nen im Menü navigiert wer­den muss. Dies lässt sich auch mit Hand­schuh durch­führen, da die Tas­ten über ver­schiedene Empfind­lichkeitsstufen ver­fü­gen. Die mehrzeilige Anzeige bietet einen besseren Überblick als ver­gle­ich­bare Kom­pak­t­geräte und kann auch neben dem Mess­wert die entsprechende Ein­heit oder andere Zusatz­in­for­ma­tio­nen abbilden. Diese Über­sichtlichkeit wird nochmals durch die Mehr­far­bigkeit des Dis­plays ver­stärkt: Beispiel­sweise ändert sich die Farbe, wenn eine bes­timmte Durch­fluss­menge erre­icht wor­den ist. Dadurch sieht der Anwen­der auch aus der Dis­tanz, wenn etwa eine bes­timmte Menge dosiert oder ein Gren­zw­ert über­schrit­ten wurde. „Während der Konzep­tion­sphase haben wir Erfahrungs­berichte unser­er Kun­den aus den ver­schieden­sten Branchen zu Grunde gelegt, um ein sehr flex­i­bles und zuver­läs­siges Uni­ver­sal­gerät entwick­eln zu kön­nen. Mit dem MIM und MIS gibt es nun die Wür­fel für fast jedes Messvorhaben“, resümiert Agha.
