Vibrationsboden – reinigungsfreundlich und hygienisch

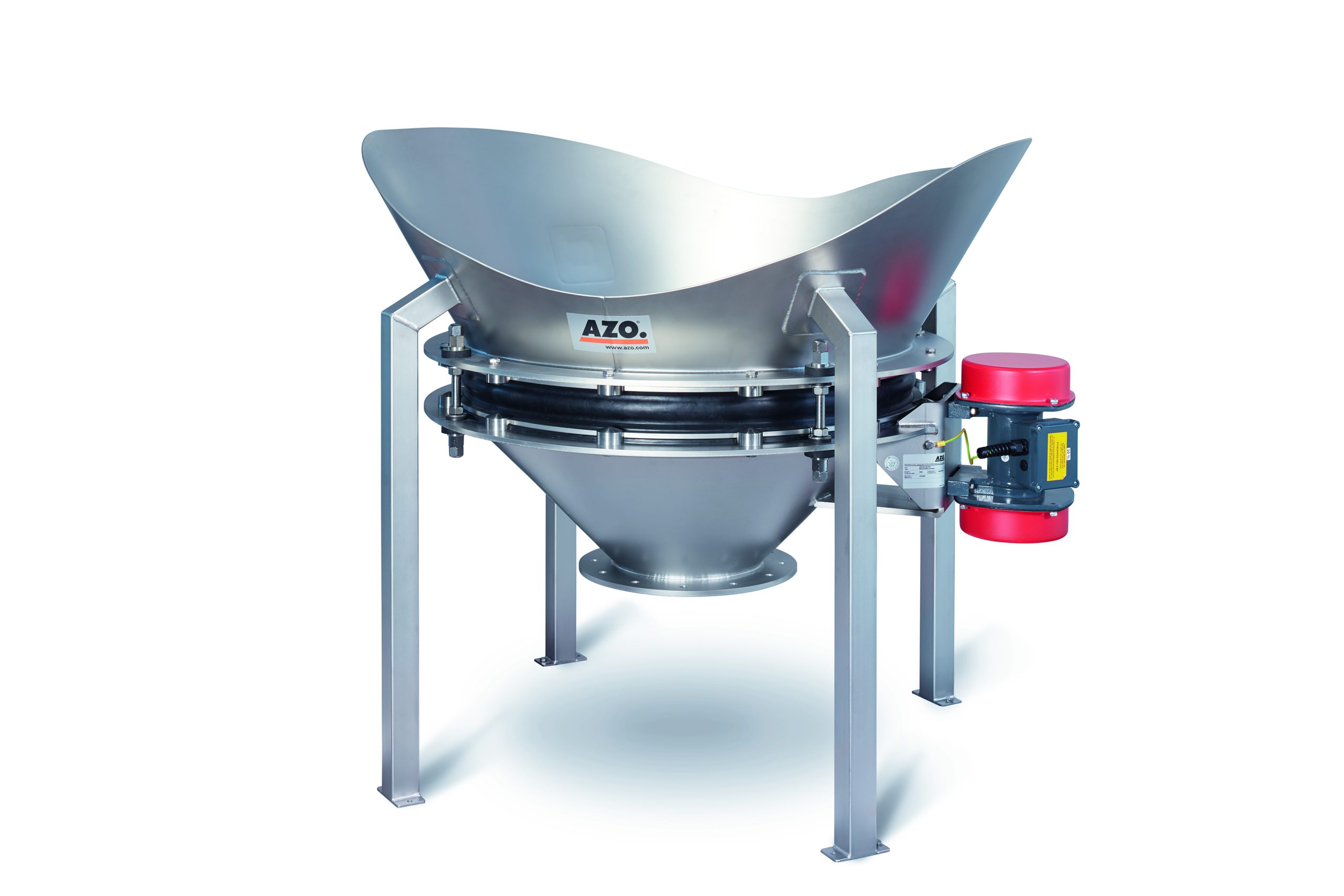

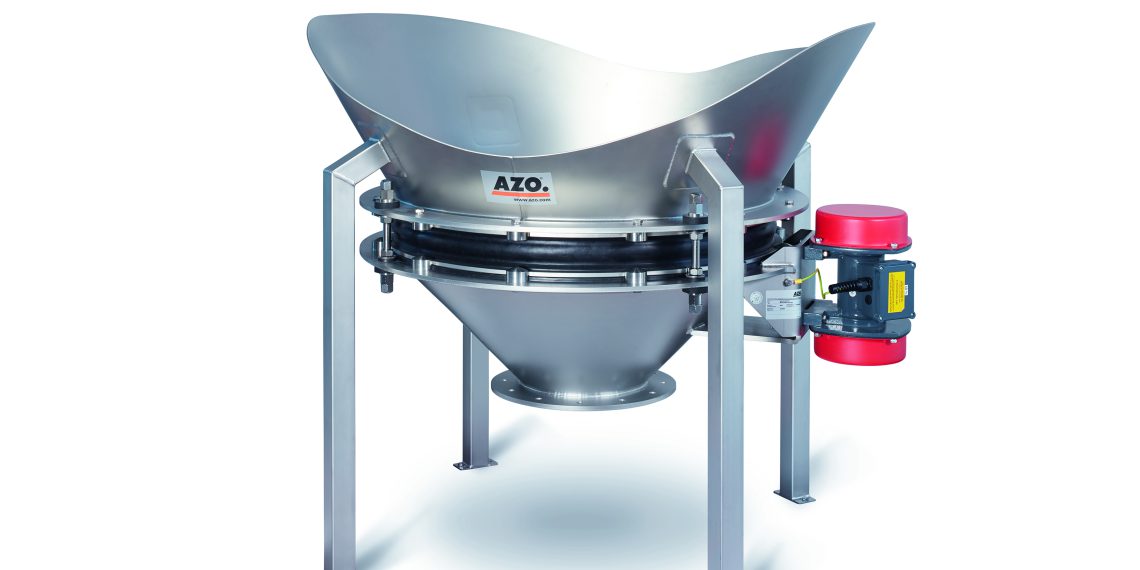

Der Azo Vibra­tions­bo­den dient dem sicheren Aus­tra­gen von pul­ver­för­mi­gen, kristalli­nen, fet­thalti­gen und körni­gen Schüttgütern aus Behäl­tern. Es erfol­gt eine opti­male Behäl­ter­entleerung ohne Rück­stände. Kamin- und Brück­en­bil­dung im Behäl­ter wer­den ver­mieden. Ein­set­zbar für beina­he sämtliche, auch schlecht rie­selfähige Schüttgüter in der Nahrungsmit­telin­dus­trie, Kun­st­stoffind­us­trie, Chemie und Phar­mazie.

Zu den beson­deren Vorteilen zählen unter anderem die sichere Aus­tra­gung und das gle­ich­mäßige Absinken der Schüttgut­säule (Massen­fluss), die Hygie­n­egerechte Gestal­tung: Glat­te Innenkon­tur im Silo oder Behäl­ter ohne Durchmesser­sprünge, glat­te Flächen im Außen­bere­ich, dadurch reini­gungs­fre­undlich, keine unzugänglichen Hohlräume und offe­nen Gewinde, die Mon­tage­fre­undliche Elas­tomer­man­schette mit pass­ge­nauem Sitz. Des Weit­eren ist die Man­schette silikon­frei, ableit­fähig und hat eine Lebens­mit­telzu­las­sung. Sie wird über Druck­seg­mente und Druck­stücke mon­tiert. Der Vibra­tions­bo­den ist druck­stoßfest bis 2 bar (Ü) und vaku­um­fest. Der lange elastis­che Bere­ich bewirkt eine sehr gute Entkop­plung zwis­chen fest­ste­hen­dem Behäl­terteil und Vibrationsboden

Funktionsprinzip

Durch den seitlich ange­ord­neten Unwucht-Vibra­tor wird der Vibra­tions­bo­den in hor­i­zon­tale Kreiss­chwingun­gen ver­set­zt. Über den eben­falls mitschwin­gen­den Ent­las­tungskegel im Inneren des Vibra­tions­bo­dens, wer­den die Schwingun­gen auf die Schüttgut­säule über­tra­gen. Dadurch kommt das Schüttgut in Bewe­gung und sinkt gle­ich­mäßig ab, ohne dass es zu einem Kern­fluss oder zur Brück­en­bil­dung kommt. Das Schüttgut gelangt sich­er durch den Ringspalt zum Aus­lauf. Die Inten­sität der Schwingun­gen ist am Unwucht-Vibra­tor ein­stell­bar und hängt vom auszu­tra­gen­den Schüttgut und der benötigten Aus­tragsleis­tung ab.
