Wellen — und Sicherheitskupplungen aus Edelstahl

16. Juli 2020
in Verpacken & Kennzeichnen

Der Kup­plungs­bauer ENEMAC ist Anbi­eter von ros­t­freien Sicher­heits- und Wellenkup­plun­gen, er hat sich stets an den Hygien­evorschriften der Lebens­mit­tel­pro­duk­tion sowie der Medi­zin- und Phar­mat­e­ch­nik ori­en­tiert. Hier­durch ist ein bre­it gefächertes Ange­bot an ros­t­freien Kup­plungsvari­anten entstanden.

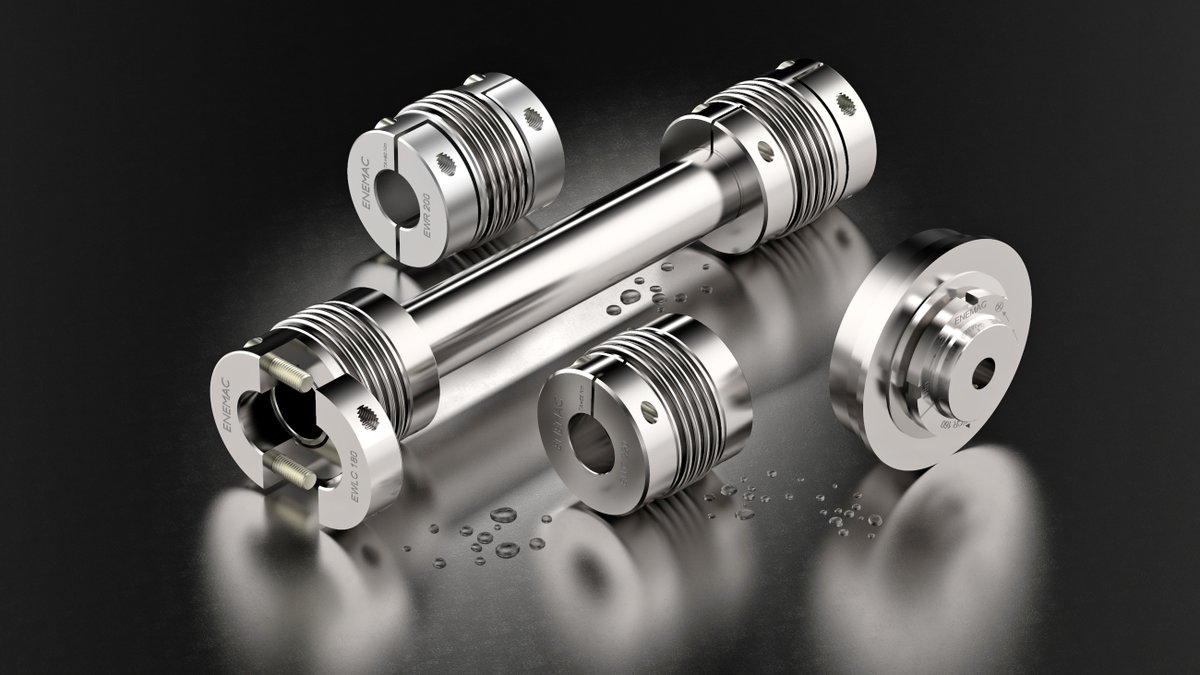

Kom­plett aus Edel­stahl gefer­tigt, und dadurch für Rein­räume bestens geeignet, sind die Sicher­heit­skup­plung Typ ECR, die Wellenkup­plun­gen EWC und EWR, sowie die Dis­tanzkup­plung EWLC.

Die Sicher­heit­skup­plung ECR für indi­rek­te Antriebe und stufen­los ein­stell­bare Aus­rück­mo­mente zwis­chen 15 und 350 Nm konzip­iert, ist außen wie innen (Tellerfed­er) aus ros­t­freiem Edel­stahl gefer­tigt. Die Rastkugeln wer­den mit ein­er Lebens­dauer­schmierung entsprechend der NSF-Reg­istrierung versehen.

Diese Sicher­heit­skup­plung zeich­net sich beson­ders durch ihre kom­pak­te Bauweise aus, wodurch ein platzs­paren­der Ein­bau gewährleis­tet wird.

Die Met­all­bal­gkup­plung Typ EWC, für Nen­n­mo­mente zwis­chen 5 und 1.000 Nm liefer­bar, beste­ht aus einem Edel­stahlbalg (1.4571/A4), Edel­stahlnaben (1.4301/A2), sowie Edel­stahlschrauben. Um den hohen Hygien­evorschriften zu entsprechen, verzichtet ENEMAC auf das herkömm­liche Kle­bev­er­fahren und verbindet die Teile im Mikro-Plas­ma-Schweißver­fahren, welch­es eine unbe­gren­zte Dauer­fes­tigkeit zwis­chen ‑50 °C und +350 °C garantiert.

Diese extrem kurze Kup­plung mit dem 4‑welligen Balg ist viel­seit­ig ein­set­zbar; v.a. in ster­ilen und sog­ar säure­halti­gen Umgebungen.

Neu im Pro­gramm ist die Halb­schalen-Vari­ante EWR aus Edel­stahl. Diese wird eben­so aus A4 bzw. A2 Edel­stählen gefer­tigt und weist die gle­ichen Eigen­schaften und Vorzüge wie die bere­its auf dem Markt etablierte Type EWC auf. Sie ist zudem beson­ders für den Ein­satz in schw­er zugänglichen Anla­gen geeignet, bei denen die Platzver­hält­nisse sehr ger­ing und die An- und Abtrieb­sag­gre­gate starr bzw. in axi­aler Rich­tung nicht ver­schieb­bar sind.

Bei der Type EWR kön­nen die bei­den unteren Naben­hälften zunächst demon­tiert und die Kup­plung dann radi­al auf die Wellenen­den aufge­set­zt wer­den. Anschließend wer­den die losen Naben­hälften auf der gegenüber­liegen­den Seite der Welle ange­set­zt und mit­tels Edel­stahl-Klemm­schrauben verbunden.

Die Demon­tage ist eben­falls mit geringem Aufwand möglich und erfordert keine weit­eren Hil­f­s­mit­tel wie bspw. Abzieher oder son­stiges Werkzeug. Die Met­all­bal­gkup­plung im Hygien­ic Design ist für Nen­n­mo­mente von 10 Nm bis 1.200 Nm erhältlich.

Müssen in anspruchsvollen Umge­bun­gen jedoch weit auseinan­der liegende Wellen hygien­isch miteinan­der ver­bun­den wer­den, bietet sich der Ein­satz der ros­t­freien Dis­tanzkup­plung EWLC an.

Diese Kup­plungstype, mit ein­er Baulänge von bis zu 3 m, hat ein län­gen­vari­ables Zwis­chen­rohr aus Edel­stahl A2 oder A4, das dem Kun­den­wun­sch entsprechend angepasst wird. Ver­bun­den wird dieses Rohr mit zwei Met­all­bal­gkup­plun­gen aus Edel­stahl A4. In vie­len Fällen kann die EWLC Dis­tanzkup­plung als spiel­freie Verbindungs‑, Gelenk- oder Syn­chron­welle einge­set­zt wer­den. Fluchtungs­fehler, ins­beson­dere Par­al­lelver­satz, kön­nen in erhe­blich­er Größenord­nung mit dieser Type aus­geglichen werden.

Die Halb­schalennaben erle­ichtern die Mon­tage und gewährleis­ten eine sichere, kraftschlüs­sige Verbindung. Die Type ist beson­ders tor­sion­ssteif und eignet sich für hohe Betrieb­s­drehzahlen bis zu 6.000 min‑1 bei geringem Trägheitsmoment.

Die EWLC ist erhältlich in 7 Bau­größen mit einem Nen­n­mo­ment von bis zu 1.200 Nm. Wellen­durchmess­er zwis­chen 7 mm und 85 mm kön­nen aufgenom­men werden.

Des Weit­eren bietet ENEMAC Sicher­heit­skup­plun­gen der Typen ECI, ECE und ECG, eben­falls mit Edel­stahlge­häuse und beschichteter, ros­t­freier Tellerfed­er, an. Selb­st gekapselte Son­der­vari­anten kön­nen auf Anfrage gefer­tigt werden.
