ESD Energiekettenserie für hochsensible Reinräume

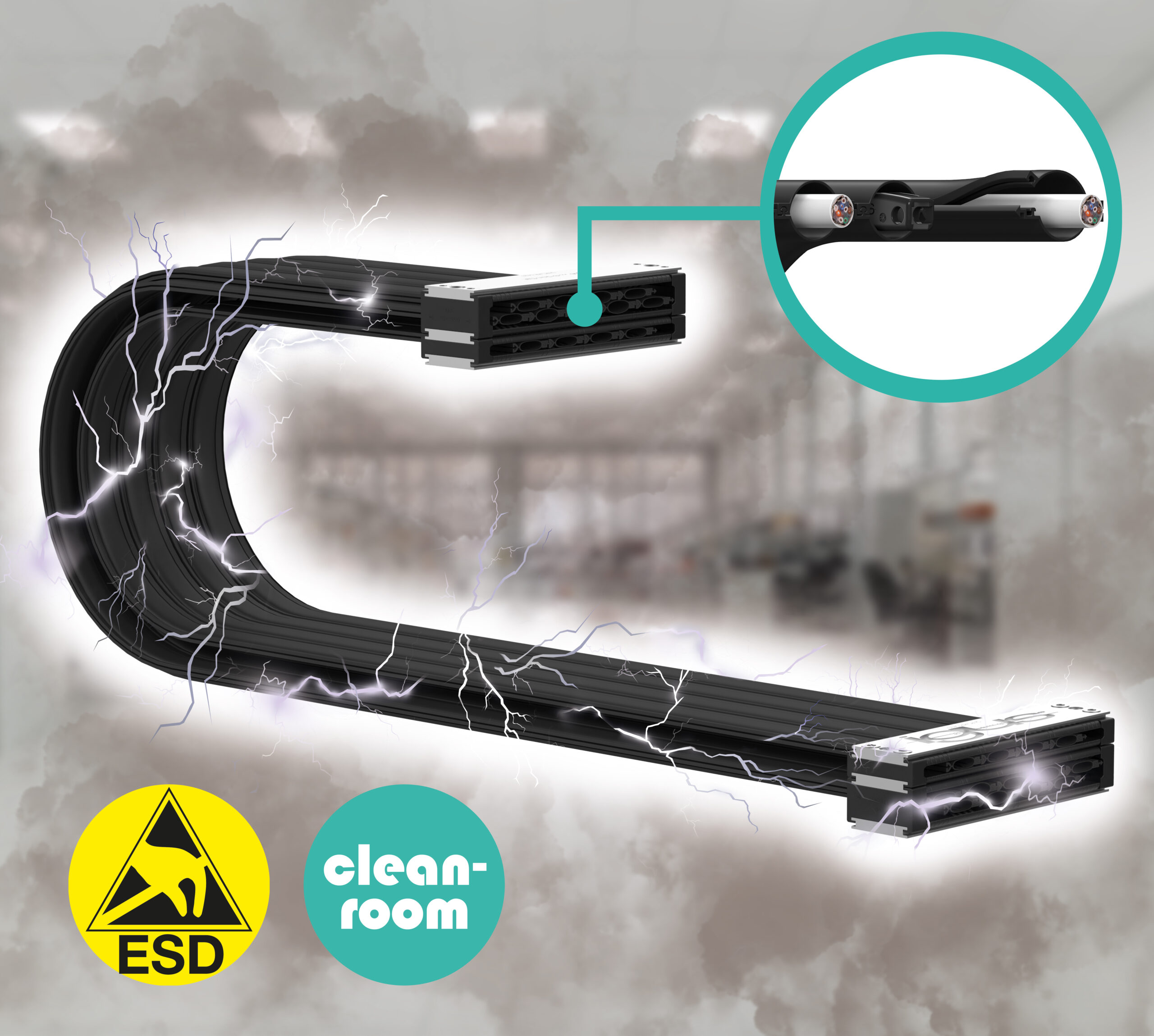

Speziell für hochsen­si­ble Rein­räume hat igus seine e‑skin flat Serie um eine ESD-Vari­ante erweit­ert. Der neue Werk­stoff des mod­u­laren Flach­band­k­a­bels ver­hin­dert eine elek­tro­sta­tis­che Aufladung der Kette und sorgt gle­ichzeit­ig für Par­tikel­frei­heit, selb­st bei schnell­sten Bewe­gun­gen. Gle­ichzeit­ig ermöglicht der mod­u­lare Auf­bau mit einzel­nen Pods eine schnelle Befül­lung der Energieführung.

In der Pro­duk­tion der Elek­tron­ik- und Hal­blei­t­erindus­trie sind neben par­tikel­freien Rein­räu­men auch Maschi­nenkom­po­nen­ten gefragt, die elek­tro­sta­tisch ableit­fähig sind. Denn nur der kle­in­ste unschein­bare Strom­stoß auf­grund von elek­tro­sta­tis­ch­er Aufladung, kann das wertvolle Pro­dukt leicht zer­stören. Daher hat igus seine e‑skin flat Serie um eine ESD-Vari­ante erweit­ert. Die neue schwarze e‑skin flat beste­ht aus einem elek­tro­sta­tisch ablei­t­en­den Material.

Zum Ein­satz kommt das Flach­band­k­a­bel zum Beispiel bei dem Automa­tisierungsspezial­is­ten Weiss in sein­er High-Speed Pick & Place-Ein­heit HP70. Diese wird unter anderem für das Mate­ri­al­han­dling in der Medi­zin- und Phar­main­dus­trie einge­set­zt. Von den Vorteilen der e‑skin flat ESD zeigt sich Weiss begeis­tert. Das Flach­band­k­a­bel von igus ist im Ver­gle­ich zu klas­sis­chen Wellschläuchen bei den schnellen Bewe­gun­gen deut­lich sta­bil­er, ruhiger und weniger ver­schleißan­fäl­lig. Auch gegenüber den laminierten Flach­ban­dleitun­gen aus Poly­te­tra­flu­o­rethylen (PTFE) kann die e‑skin flat mit ihrem mod­u­laren Auf­bau punk­ten. Im hau­seige­nen Rein­raum­la­bor, welch­es igus gemein­sam mit den Fraun­hofer Insti­tut entwick­elt hat, bewies sich die neue e‑skin flat bere­its in der höch­sten Reinraumklasse.

Für eine schnelle und ein­fache Mon­tage der e‑skin flat sor­gen soge­nan­nte „sin­gle pod“-Profile. So lässt sich die Energieführung ein­fach erweit­ern. Ein Zip-Locksys­tem gibt Anwen­dern die Möglichkeit, ein­fach die Leitun­gen auszu­tauschen. „Das ist ein ganz wesentlich­er Vorteil gegenüber den weit ver­bre­it­eten PTFE-Flach­ban­dleitun­gen. Denn dort sind die ver­seil­ten Adern in einem durchgängi­gen Flach­band ver­schweißt und nicht trennbar. Anwen­der müssen beim Bruch ein­er einzel­nen Ader das gesamte Sys­tem tauschen. Das kostet Geld und Zeit“, weiß Kira Weller. „Wir bieten für unsere e‑skin flat die CFCLEAN Leitungsadern für die Über­tra­gung von Energie, Motorsteuerungs‑, Bus- und Eth­er­netsig­nalen. So erhält der Anwen­der ein anschlussfer­tiges Energieführungssys­tem direkt aus ein­er Hand.“ Sind län­gere Ver­fahrwege von bis zu fünf Metern gefragt, kann der Anwen­der auf eine Stützkette zurück­greifen, welche ein­fach in die Pods intergiert wird. Abstand­shal­ter, Anschlus­se­le­mente der e‑skin flat Serie sowie der smarte i.Cee EC.S Ultra­schallsen­sor zur Zus­tand­süberwachung sind eben­falls kom­pat­i­bel mit der neuen ESD-Kette.
