High-Speed-Lifte für zentrales Werkzeuglager

Die KMWE Group ist ein inter­na­tionaler Zulief­er­er und Part­ner des High­tech-Maschi­nen­baus. Sie bietet Kom­plet­tlö­sun­gen für den Mon­tage­bau, unter Rein­raumbe­din­gun­gen, von hochw­er­ti­gen Mod­ulen und Maschi­nen­sys­te­men sowie die Her­stel­lung kom­plex­er Kom­po­nen­ten, basierend auf Präzi­sion­stech­nik und ‑bear­beitung. KMWE ist in den Bere­ichen Hal­bleit­er, Luft- und Raum­fahrt mit medi­zinis­chen, ana­lytis­chen und indus­triellen Anwen­dun­gen ein­schließlich 3D-Druck tätig. In der High­tech-Pro­duk­tion im Tech­nolo­giepark Brain­port Indus­tries Cam­pus in Eind­hoven besitzt das Fam­i­lienun­ternehmen einen hochmod­er­nen Maschinenpark.

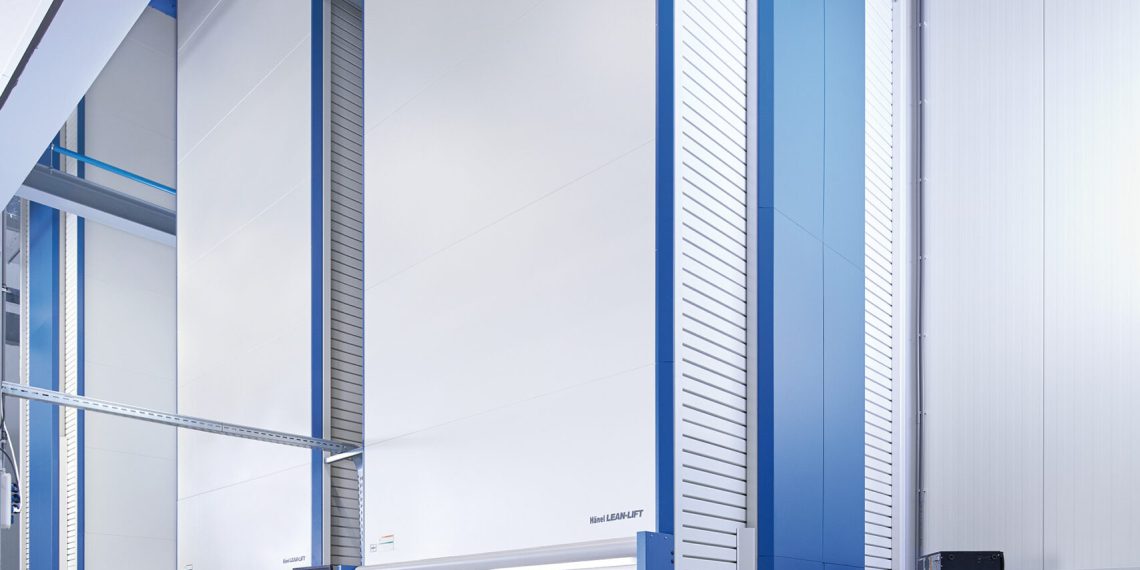

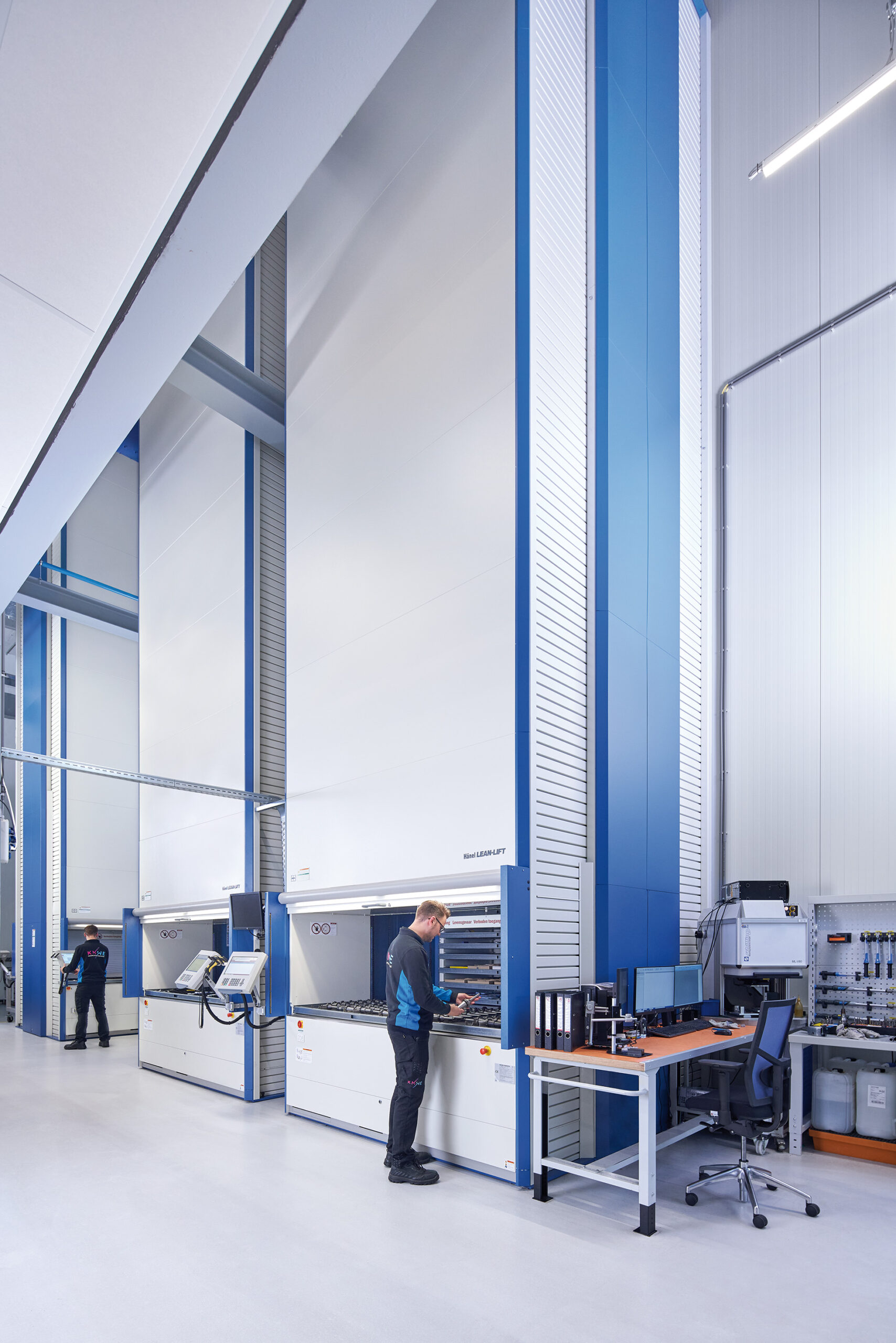

Drei Hänel Lean-Lifte in High-Speed-Aus­führung bilden dort das zen­trale Werkzeuglager für die umliegen­den Bear­beitungszen­tren. Die über 9 Meter hohen Ver­tikallifte nutzen die Deck­en­höhe voll­ständig aus und bieten somit Platz für mehr als 50.000 Werkzeuge und Werkzeughal­ter. Durch diese effiziente Lagerung in die Höhe benötigt die Werkzeu­gauf­bere­itung nur einen kleinen Teil der wertvollen Produktionsfläche.

Hochleis­tungswerkzeuge in unter­schiedlich­sten Größen und For­men sind auf den Hänel Mul­ti­funk­tions-Con­tain­ern über­sichtlich organ­isiert. Die Con­tain­er mit bis zu 400 Kilo­gramm Zuladung ermöglichen auch eine ergonomis­che und sichere Bere­it­stel­lung großer und schw­er­er Werkzeughal­ter. Die Hänel Lager­lö­sung überzeugt nicht nur durch hohe Platzerspar­nis, Zuver­läs­sigkeit und Benutzer­fre­undlichkeit, son­dern erfüllt mit ein­er naht­losen Sys­tem­inte­gra­tion auch alle Voraus­set­zun­gen für die Industrie‑4.0‑Produktion bei KMWE.

Die Ver­wal­tung der in den Liften gelagerten Werkzeuge erfol­gt über die intu­itive Lagerver­wal­tung HänelSoft‑N. Hier sind alle Bestände und Lager­vorgänge erfasst und wer­den mit der zen­tralen Werkzeugver­wal­tungs-Soft­ware abgeglichen. Alle für einen Pro­duk­tion­ss­chritt benötigten Werkzeuge und Werkzeughal­ter wer­den in der TDM-Soft­ware zu einem Auf­trag zusammengefasst.

Diese Aufträge wer­den an HänelSoft‑N übergeben und ste­hen den Mitar­beit­ern direkt an der Lift­s­teuerung MP 14 N zur Ver­fü­gung. Der Benutzer iden­ti­fiziert sich per RFID-Chip an der Steuerung und erfasst den zu bear­bei­t­en­den Auf­trag per Bar­code-Scan­ner. Alle Lifte brin­gen daraufhin Con­tain­er mit den entsprechen­den Posi­tio­nen für diesen Auf­trag in die Entnahmestelle.

Für das schnelle und ver­wech­slungs­freie Kom­mis­sion­ieren wird dabei der exak­te Lagerort auf dem Con­tain­er durch das Hänel Pick-o-Light Vario markiert. Stück­zahl und Posi­tion wer­den zusät­zlich auf dem Dis­play der Steuerung angezeigt. Nach der Ent­nahme wird die Posi­tion quit­tiert und der Mitar­beit­er wech­selt zum bere­its vor­po­si­tion­ierten Con­tain­er am zweit­en Lift. Zeit­gle­ich bringt der erste Lift bere­its das näch­ste Werkzeug in die Ent­nahmestelle. Dies geschieht im Wech­sel, bis der Auf­trag voll­ständig abgear­beit­et ist.
