Kompakter Luftmengenregler mit Mehrwert

Pneu­ma­tis­che Förder­sys­teme für unter­schiedlich­ste Schüttgüter z.B. in Phar­ma- und Nahrungsmit­telin­dus­trie oder der Ver­fahren­stech­nik ste­hen unter dem Druck, kostengün­stiger zu wer­den, aber gle­ichzeit­ig auch zuver­läs­siger und pro­duk­tiv­er. Für eine gle­ich­bleibende Förder- und Trans­portgutqual­ität bei hoher Anla­gen­ef­fizienz ist es deshalb unab­d­ing­bar, die Menge der Förder­luft zu regeln, z.B. um sie an das jew­eilige Trans­portgut anzu­passen, auf Verän­derun­gen im Prozess zu reagieren oder Leck­a­gen auszu­gle­ichen. Der kom­pak­te Luft­men­gen­re­gler des Flu­idik­spezial­is­ten Bürk­ert ist dafür eine prax­is­gerechte Lösung, da er sich in prak­tisch allen Branchen sowohl für den Ein­bau in Neuan­la­gen als auch fürs Nachrüsten eignet.

Blende und Stellglied in einem

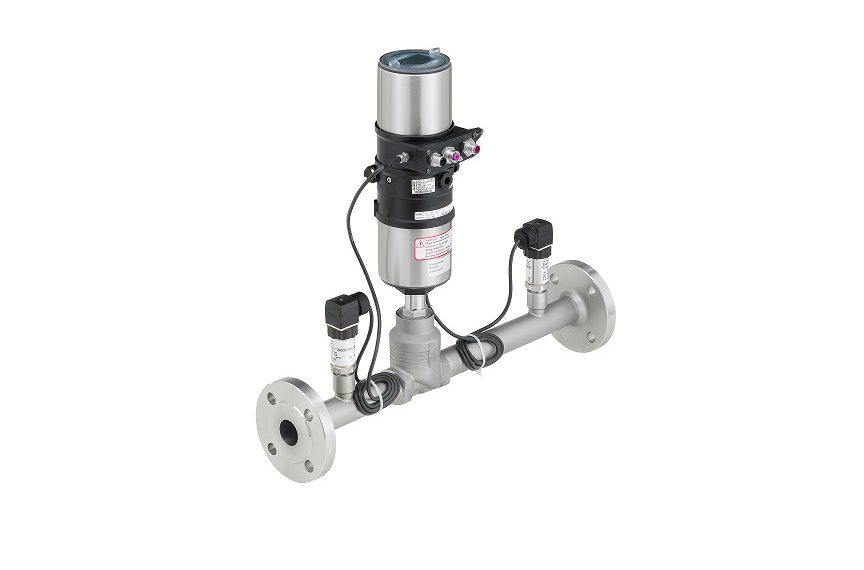

Der Luft­men­gen­re­gler beste­ht aus einem Stel­l­ven­til mit einem kom­pak­ten Prozess­re­gler auf der Ober­seite und zwei Druck­trans­mit­tern. Ein sep­a­rater Durch­flussmess­er ist nicht erforder­lich. Gemessen wird der Druck­ab­fall über dem Regel­ven­til als „Mess­blende“. Aus der Druck­d­if­ferenz kann der nom­i­nale Vol­u­men­strom des Gas­es für eine gegebene Dichte und Tem­per­atur berech­net wer­den. Hier­für ist die Durch­flusskennlin­ie des Regel­ven­tils im Prozess­re­gler hin­ter­legt. Der Vol­u­men­strom lässt sich dann über die Öff­nung des Ven­tils regeln. Damit ist die gesamte erforder­liche Regelung­stech­nik in einem kom­pak­ten Sys­tem inte­gri­ert, was Mon­tage und Inbe­trieb­nahme deut­lich erle­ichtert. Zudem überzeugt der Luft­men­gen­re­gler durch die hohe Wieder­hol­ge­nauigkeit bei Durch­fluss-Soll­w­erten sowie einen großen Mess- und Stell­bere­ich. Let­zteres ist der Tat­sache zu ver­danken, dass das Regel­ven­til gle­ichzeit­ig als ver­stell­bare Blende genutzt wird. Dadurch ist der Druck­ver­lust deut­lich geringer als bei kon­ven­tionellen Lösun­gen mit sep­a­rater Blende. Alles in allem führt das zu einem größeren Regel­bere­ich als beispiel­sweise bei Lavaldüsen.

Automatische Leckluft-Kompensation

Eine Beson­der­heit des Luft­men­gen­re­glers ist die automa­tis­che Leck­luft-Kom­pen­sa­tion, die erhe­blich dazu beitra­gen kann, die pneu­ma­tis­che Schüttgut­förderung effizien­ter zu gestal­ten, z.B. in Sys­te­men mit Zel­len­rad­schleusen, die zur Dosierung, Ein­speisung oder Aus­tra­gung der Schüttgüter im Ein­satz sind. Die rotierende Zel­len­rad­schleuse leit­et das Förder­pro­dukt in den Förder­strom ein und sorgt dadurch auch in einem Neben­ef­fekt für einen Ver­lust von Förder­luft, der soge­nan­nten Leck­luft. Die Leck­luftkennlin­ie jed­er Zel­len­rad­schleuse kann im Regler hin­ter­legt wer­den. Dieser „ken­nt“ dann bei jedem gegebe­nen Ein­lass­druck die erforder­liche Zusat­zluft­menge, um den Luftver­lust im Sys­tem durch die Zel­len­rad­schleuse zu kom­pen­sieren. Genau­so lässt sich auch der eventuelle Teil­stromver­lust in Bypassleitun­gen ausgleichen.

Bürk­ert auf der Powtech 2019: Halle 4A, Stand 332
