Lineare Verfahrachsen für den Reinraum

Als Spezial­ist für lin­eare Bewe­gungssys­teme und langjähriger Part­ner der Medi­z­in­tech­nik und Phar­main­dus­trie ken­nt Rol­lon die branchen­spez­i­fis­chen Her­aus­forderun­gen genau und real­isiert lin­eare Ver­fahrach­sen, die die hohen Rein­raum-Anforderun­gen erfüllen. Die Robot Trans­fer Units (RTU) zeich­nen sich durch geringe Par­tikele­mis­sio­nen sowie eine Zer­ti­fizierung für Rein­räume der Klasse 1 aus und bieten eine große Auswahl an Kor­ro­sion­ss­chutzbe­hand­lun­gen. Zudem punk­ten sie mit ein­er hohen Wieder­hol­ge­nauigkeit (0,05mm) und ermöglichen Ver­fahrgeschwindigkeit­en von bis zu 5m/s sowie Beschle­u­ni­gun­gen von bis zu 50m/s2.

Die Basis bildet das Clean Room Sys­tem ONE. Die Pro­duk­t­fam­i­lie umfasst Lin­ear­ach­sen, die speziell für den Ein­satz in Rein­räu­men entwick­elt wur­den. Sie beste­hen aus Alu­mini­um und Edel­stahl und sind so kon­stru­iert, dass keine Par­tikel in die Umge­bung gelan­gen kön­nen, in der sie instal­liert sind. Der Antrieb erfol­gt über einen hochw­er­ti­gen Polyurethan-Zah­n­riemen mit AT-Pro­fil. Die Lin­ear­ach­sen sind ros­t­frei, kor­ro­sions­fest sowie wartungsarm und kom­men mit min­i­malen Men­gen an Schmier­stoff zurecht. Das gewährleis­tet eine zu 100 Prozent saubere Applikation.

Das Clean Room Sys­tem ONE ist in vier Bau­größen ver­füg­bar (50, 65, 80 und 110). Der max­i­male Hub beträgt 6.000 Mil­lime­ter (mit Aus­nahme der Bau­größe 50, die einen max­i­malen Hub von 3.700 Mil­lime­ter bietet). Durch ein­fach­es Verbinden mehrerer Pro­file kann die Länge der Ver­fahrach­sen beliebig erweit­ert und damit die Reich­weite des Robot­ers beziehungsweise Cobots nahezu unendlich erhöht wer­den. Das mod­u­lare mech­a­nis­che Sys­tem umfasst alle erforder­lichen Kom­po­nen­ten sowie umfan­gre­ich­es Zube­hör und ermöglicht eine schnelle und ein­fache Montage.

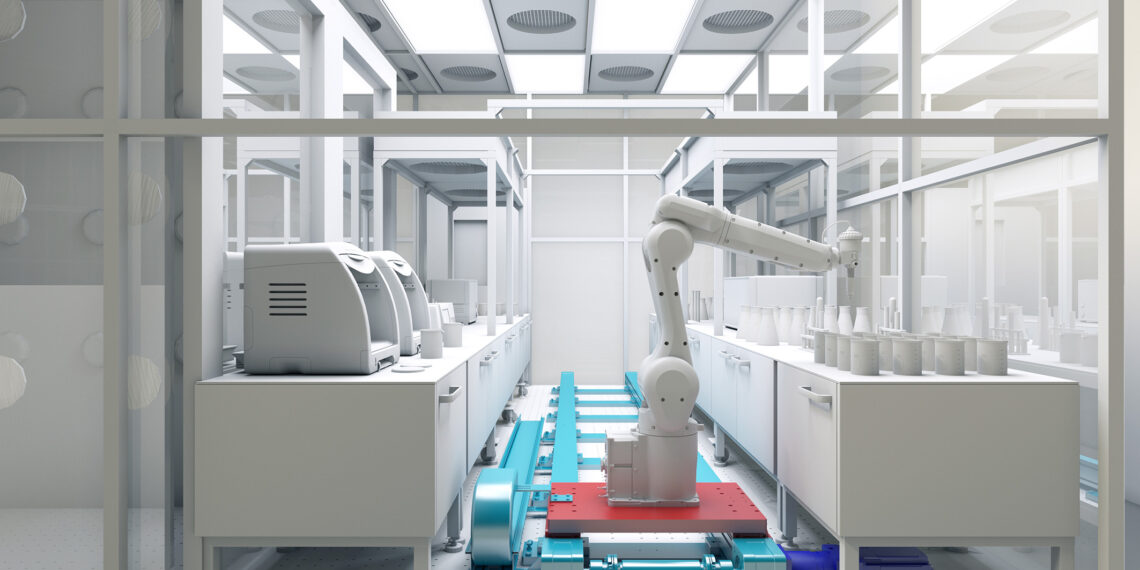

Ob Hand­habung von Proben, Behäl­tern, Röhrchen oder Test­ma­te­ri­alien, Her­stel­lung von Spritzen, Fläschchen und Kon­tak­tlin­sen, Mate­ri­al­trans­port zwis­chen ver­schiede­nen Maschi­nen oder effizien­tere Kom­mis­sion­ierung: Die Robot Trans­fer Unit von Rol­lon hebt die Lab­o­rautoma­tion auf das näch­ste Lev­el. Sie bringt das Beste aus Robotik und Lin­eart­ech­nik zusam­men und eröffnet so neue Effizien­zpoten­ziale. Der Robot­er beziehungsweise Cobot ist flex­i­bel ein­set­zbar, die Lin­ear­achse real­isiert höhere Geschwindigkeit­en und ver­fügt über eine größere Reich­weite. Kom­biniert man bei­des, hat man die Anwen­dungsvielfalt des Robot­ers ver­füg­bar, kann diesen jedoch auf wirtschaftliche Art und Weise mehr Arbeitssta­tio­nen zuweisen. Ins­beson­dere App­lika­tio­nen mit lan­gen Zyk­luszeit­en prof­i­tieren vom zusät­zlichen Frei­heits­grad. Grund­sät­zlich gilt: Je größer die benötigte Reich­weite für den Prozess ist, desto mehr spart der Anwen­der durch die Kom­bi­na­tion aus Robot­er und Lin­ear­achse im Ver­gle­ich zu zwei oder mehreren Einzelrobotern.

Die rein­raum­tauglichen Ver­fahrach­sen sind für alle Robot­er beziehungsweise Cobots geeignet – unab­hängig vom Her­steller oder Robot­er­typ – und kön­nen kleinere und mit­tlere Robot­er beziehungsweise Cobots automa­tisiert tra­gen und bewe­gen. Eine beson­dere Exper­tise von Rol­lon liegt dabei im Bere­ich kun­den­spez­i­fis­ch­er Anpas­sung. Alle Lösun­gen wer­den indi­vidu­ell konzip­iert und pass­ge­nau auf die jew­eilige App­lika­tion zugeschnitten.
