Miniatur-Magnetventile

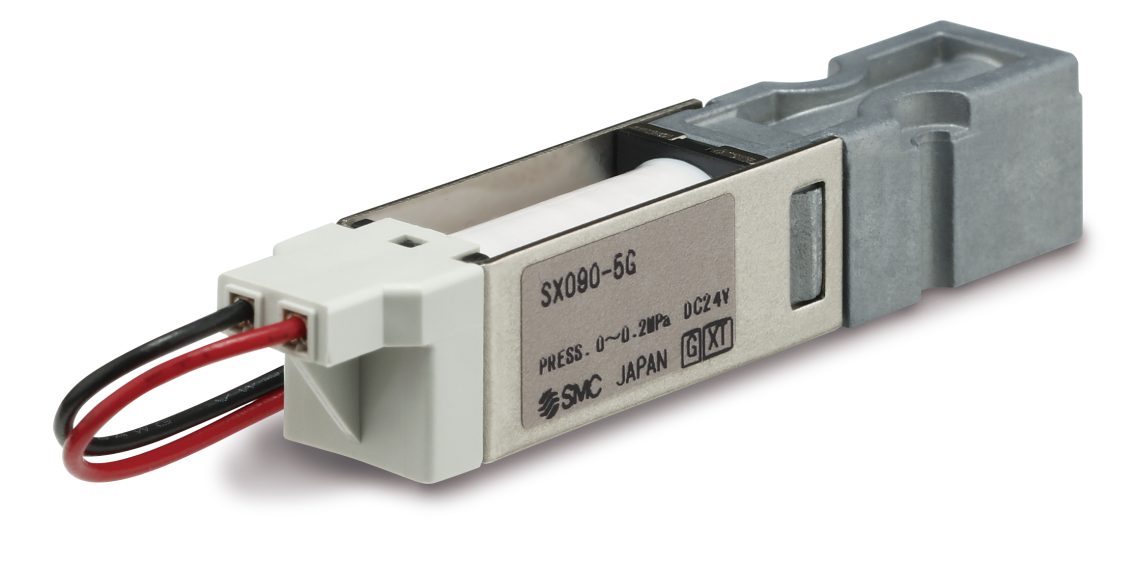

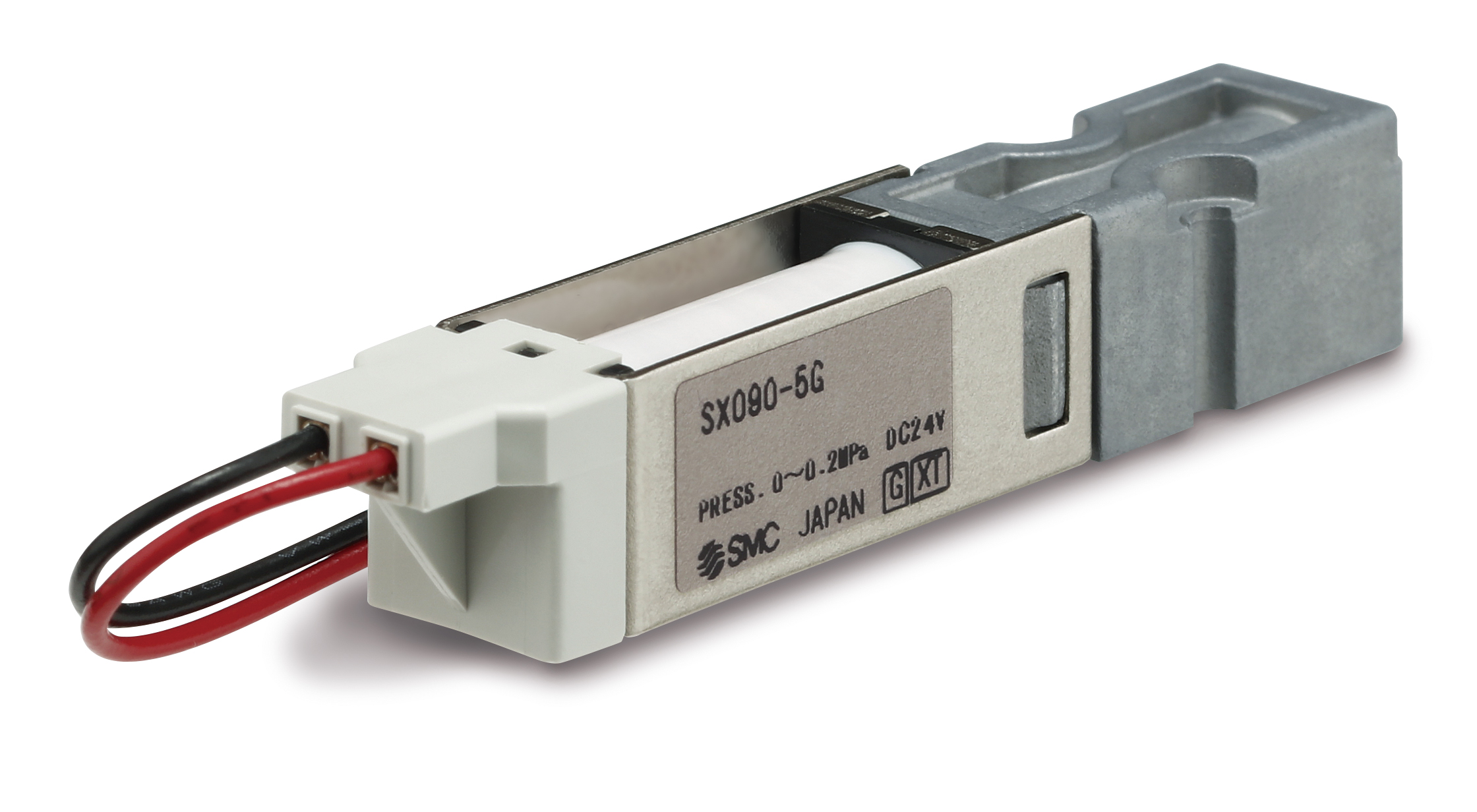

Von Sortier­an­la­gen über Sauer­stof­fkonzen­tra­toren bis hin zu Blu­t­analysatoren: Bei medi­zinis­chen oder phar­mazeutis­chen Anwen­dun­gen kommt es auf Schnel­ligkeit und Genauigkeit an. Direk­t­betätigte Mag­netven­tile sind daher die erste Wahl, um diese Ziele zu erre­ichen. Mit der Serie SX090 erweit­ert SMC nun seine Serie SX90 um eine 3/2‑Wege-Ver­sion des Miniatur-Mag­netven­tils und bietet Kun­den damit ger­ade auch für mobile Anwen­dun­gen eine platzs­parende, leis­tungsstarke und energieef­fiziente Lösung.

Beson­ders in mobilen Ein­satzfällen sind die Anforderun­gen an medi­zinis­che und phar­mazeutis­che Geräte hoch: Selb­st bei sehr gerin­gen Platzver­hält­nis­sen müssen sie genau und mit möglichst geringer Eigen­er­wär­mung arbeit­en. Energies­parschaltkreise verbessern zudem die Laufzeit­en von Energiespe­ich­er­sys­te­men. Um etwa den Durch­fluss von Medi­en wie Luft oder inerten Gasen zu steuern, kom­men hier kleine und leis­tungsstarke Mag­netven­tile zum Ein­satz. Für ein noch bre­it­eres Anwen­dungsspek­trum hat SMC daher seine Mag­netven­tile der Serie SX90 um die Serie SX090 ergänzt und bietet damit zusät­zlich ein direk­t­betätigtes 3/2‑Wege-Mag­netven­til an. Trotz erweit­ert­er Funk­tion set­zt der Automa­tisierungs- und Pneu­matik-Spezial­ist auch weit­er­hin auf ein kom­pak­tes Design und energieef­fiziente Technik.

Bei gle­ichen Abmes­sun­gen in Höhe und Bre­ite (je 10 mm) ver­fügt das Miniatur-Mag­netven­til in der 2/2‑Wege-Vari­ante über eine Länge von 38 mm und ein Gewicht von 10 g bzw. als 3/2‑Wege-Aus­führung über eine Länge von 54 mm und ein Gewicht von 20 g. Trotz des kom­pak­ten Designs sind bei­de in der Lage, bei einem Betrieb­s­druck­bere­ich von 0,2 MPa Durch­flussrat­en zwis­chen 45 l/min (2/2‑Wege) und 90 l/min (3/2‑Wege) zu erre­ichen. Der Cv-Wert des Durch­flussko­ef­fizien­ten liegt für Erstere bei 0,07 und für Let­ztere bei 0,14.

Auch bei der Ansprechzeit überzeugt die Serie SX90/090: Nach max­i­mal 10 ms bzw. 15 ms reagieren die Ven­tile auf die Verän­derung des elek­trischen Ein­gangssig­nals und schal­tet dem­nach sehr schnell um. Der Vorteil: Der Durch­fluss lässt sich beson­ders rasch und präzise steuern. Dank eines Energies­parschaltkreis­es arbeit­en die Miniatur-Mag­netven­tile zudem sehr sparsam und benöti­gen zum Hal­ten der Schalt­stel­lung lediglich eine Leis­tungsauf­nahme von 0,7 W (2/2‑Wege) bzw. 0,8 W (3/2‑Wege). Der Betrieb­s­druck­bere­ich zwis­chen ‑100 kPa bis 0,2 MPa sorgt für zusät­zliche Anwendungsmöglichkeiten.

Einige Anwen­dun­gen machen es erforder­lich, dass neben dem Zu- und Abfluss von Luft oder inerten Gasen auch eine Möglichkeit des Umschal­tens zwis­chen ver­schiede­nen Medi­en existiert. So kann der Durch­fluss vom Medi­um Druck­luft auf ein inertes Gas wie Stick­stoff gewech­selt wer­den. Bei Posi­tion 1 schal­tet das Miniatur-Mag­netven­til von Port A auf Port B, bei Posi­tion 2 vom Port B auf Port C.
