Probenmanipulator ermöglicht Analysen kleiner Proben

Anwen­dun­gen in den Bere­ichen Life Sci­ence und Forschung stellen höch­ste Anforderun­gen an Präzi­sion und Sta­bil­ität. Für hochsen­si­tive Unter­suchun­gen im Vaku­um für die Massen­spek­trome­trie oder Elek­tro­nen­strahlmikroskopie hat der Posi­tion­ier­spezial­ist Stein­mey­er Mecha­tron­ik einen stra­pazier­fähi­gen Proben­ma­nip­u­la­tor entwick­elt, der präzise Analy­sen klein­er Proben ermöglicht und sich indi­vidu­ell an die kun­den­spez­i­fis­chen Anforderun­gen anpassen lässt. Bei der Entwick­lung des Proben­ma­nip­u­la­tors musste das Unternehmen auf viele indi­vidu­elle Eigen­schaften einge­hen. Ob ver­schiedene Ver­fahrwege, indi­vidu­elle Lösun­gen für der Mate­ri­al­wahl, Aus­führung für Rein­raum ISO 14644–1 oder Kom­bi­na­tion mit weit­eren Sys­te­men für noch mehr Anwen­dungsmöglichkeit­en: Die Posi­tion­iere­in­heit kann je nach Bedarf angepasst werden.

Die OEM-Posi­tion­ier­lö­sung ermöglicht Analy­sen für Proben bis 20 x 5 Mil­lime­ter. Die Antriebe real­isieren Schrit­tweit­en von 0,1 Mikrom­e­ter und bieten exzel­lente Sta­bil­ität durch die abso­lut steifen Antriebe mit geschlif­f­e­nen Gleit­gewinden sehr klein­er Stei­gung – und das bei ein­er Lebens­dauer von über ein­er Mil­lion Zyklen.

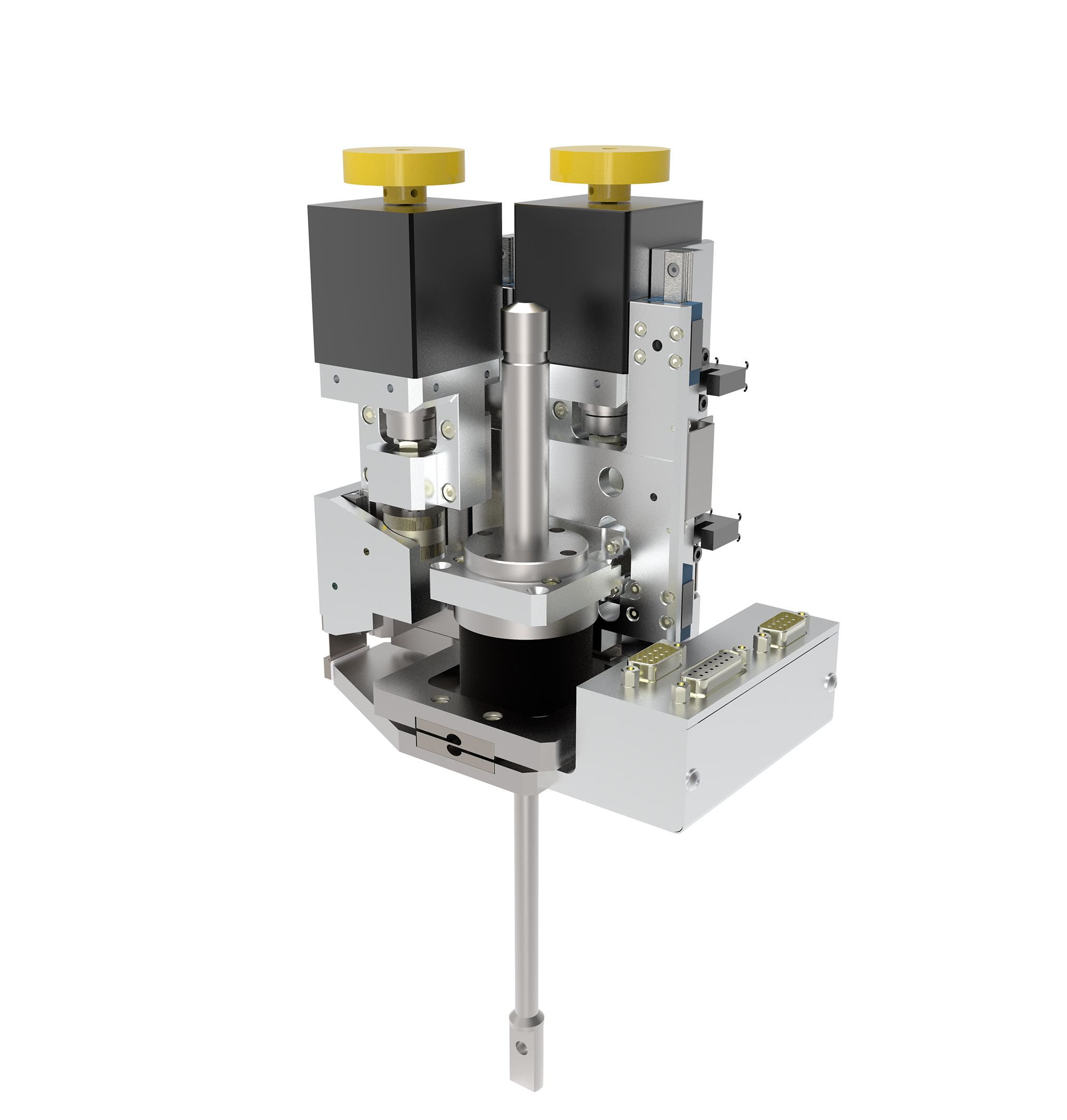

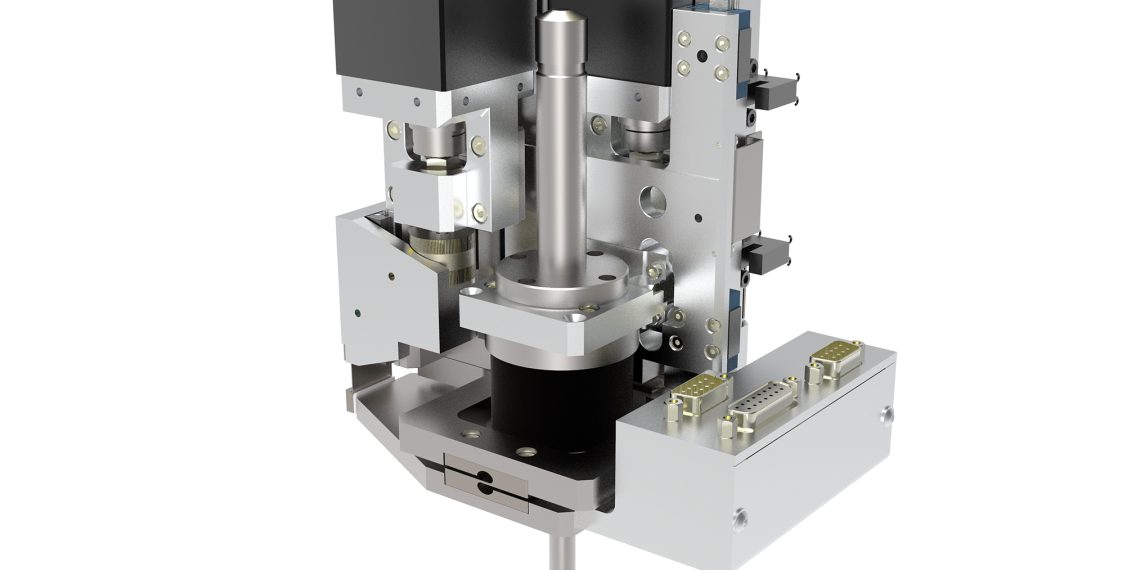

Die Posi­tion­iere­in­heit, eine Kom­bi­na­tion aus Lin­earver­steller und Schwenkein­heit, trägt kleine, empfind­liche Proben an einem Arm in der Vaku­umkam­mer und posi­tion­iert diese dort vor einem Laser oder Elek­tro­nen­strahl. Die Antriebe – Gleit­gewinde­triebe mit Schrittmo­toren– sind außer­halb der Kam­mer platziert, die Bewe­gun­gen wer­den über einen Fal­tenbalg auf den Proben­träger im Vaku­um über­tra­gen. So wer­den hohe Ansprüche an Aus­gasar­mut und Mag­net­frei­heit garantiert. Der Proben­träger deckt an sein­er Spitze einen Bewe­gungs­bere­ich von 20 x 5 Mil­lime­ter ab. Die kle­in­sten Stellinkre­mente liegen bei 0,1 Mikrom­e­ter in bei­den Rich­tun­gen. Durch die Kom­bi­na­tion von vorges­pan­ntem Gleit­gewinde mit hoch­poligem Schrittmo­tor wird eine Still­standssta­bil­ität von weniger als 50 New­ton­meter erre­icht. Für die Schwenkbe­we­gung kom­men Fes­tkör­perge­lenke ausTi­tan zum Ein­satz, die auf dauer­hafte Halt­barkeit opti­miert wurden.

Der Proben­ma­nip­u­la­tor lässt sich ein­fach mit vorhan­de­nen Sys­te­men kom­binieren und kommt ins­beson­dere zum Anbau an Probenkam­mern von Massen­spek­trom­e­tern oder Elek­tro­nen­strahlmikroskopen zur Anwen­dung. Eine Anpas­sung für weit­ere Anwen­dun­gen für das Bewe­gen von Proben in Vaku­umkam­mern ist möglich. Die Ver­wen­dung für Reak­tion­skam­mern mit aggres­siv­en Medi­en oder hohen Tem­per­a­turen ist nach entsprechen­der Mate­ri­alan­pas­sung eben­falls möglich. Die Liefer­ung erfol­gt getestet und ver­messen, mit Ans­teuere­in­heit oder angepasst auf die Con­trol­ler­in­fra­struk­tur des Kun­den und auf Wun­sch mit Helium-Leak-Check.
