Überwachung laminarer Strömungen in Reinräumen

Der neue Strö­mungssen­sor von E+E Elek­tron­ik misst präzise die Luft­geschwindigkeit bis 2 m/s und gle­ichzeit­ig auch die Tem­per­atur. Er erfüllt die Anforderun­gen der Guten Her­stel­lung­sprax­is (Good Man­u­fac­tur­ing Prac­tice, GMP) und ist damit ide­al für die Pharma‑, Biotech­nolo­gie- und Mikroelek­tron­ik-Indus­trie geeignet.
Das im EE680 einge­set­zte Strö­mungssen­sorele­ment basiert auf dem Heiß­fil­manemome­ter-Prinzip und ermöglicht die simul­tane Mes­sung der Luft­geschwindigkeit und Tem­per­atur. Es liefert präzise Werte bere­its ab 0,1 m/s und besitzt eine sehr gute Langzeit­sta­bil­ität sowie eine geringe Winke­lab­hängigkeit. Das spezielle E+E Sen­sor-Coat­ing ver­lei­ht dem Dünnschicht­sen­sorele­ment eine hohe Resistenz gegenüber H2O2-Ster­il­i­sa­tion und andere aggres­sive Reinigungsmittel.

Hohe Messgenauigkeit

Die werks­seit­ige Mehrpunkt-Justage der Luft­geschwindigkeit sorgt für eine hohe Mess­ge­nauigkeit über den gesamten Arbeits­bere­ich. Ein Justagepunkt bei 0,45 m/s berück­sichtigt dabei den in der EU GMP-Richtlin­ie für die Her­stel­lung ster­il­er Medi­z­in­pro­duk­te definierten Luft­strö­mungs­bere­ich. Die Mess­ge­nauigkeit des Sen­sors wird durch ein Abnah­meprüfzeug­nis gemäß DIN EN 10204–3.1 bestätigt.

GMP-konformes Design

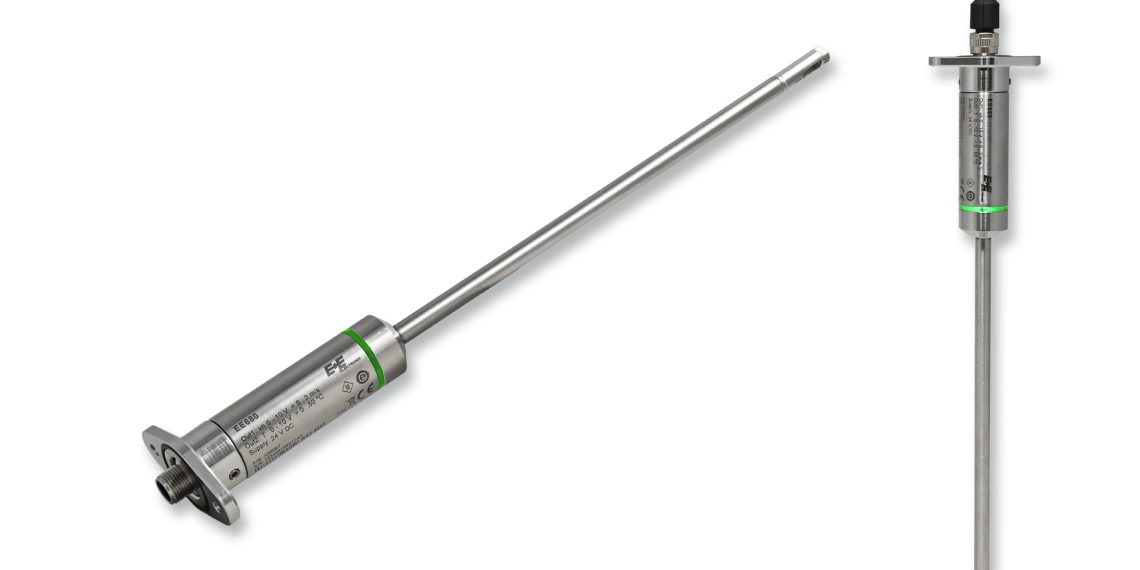

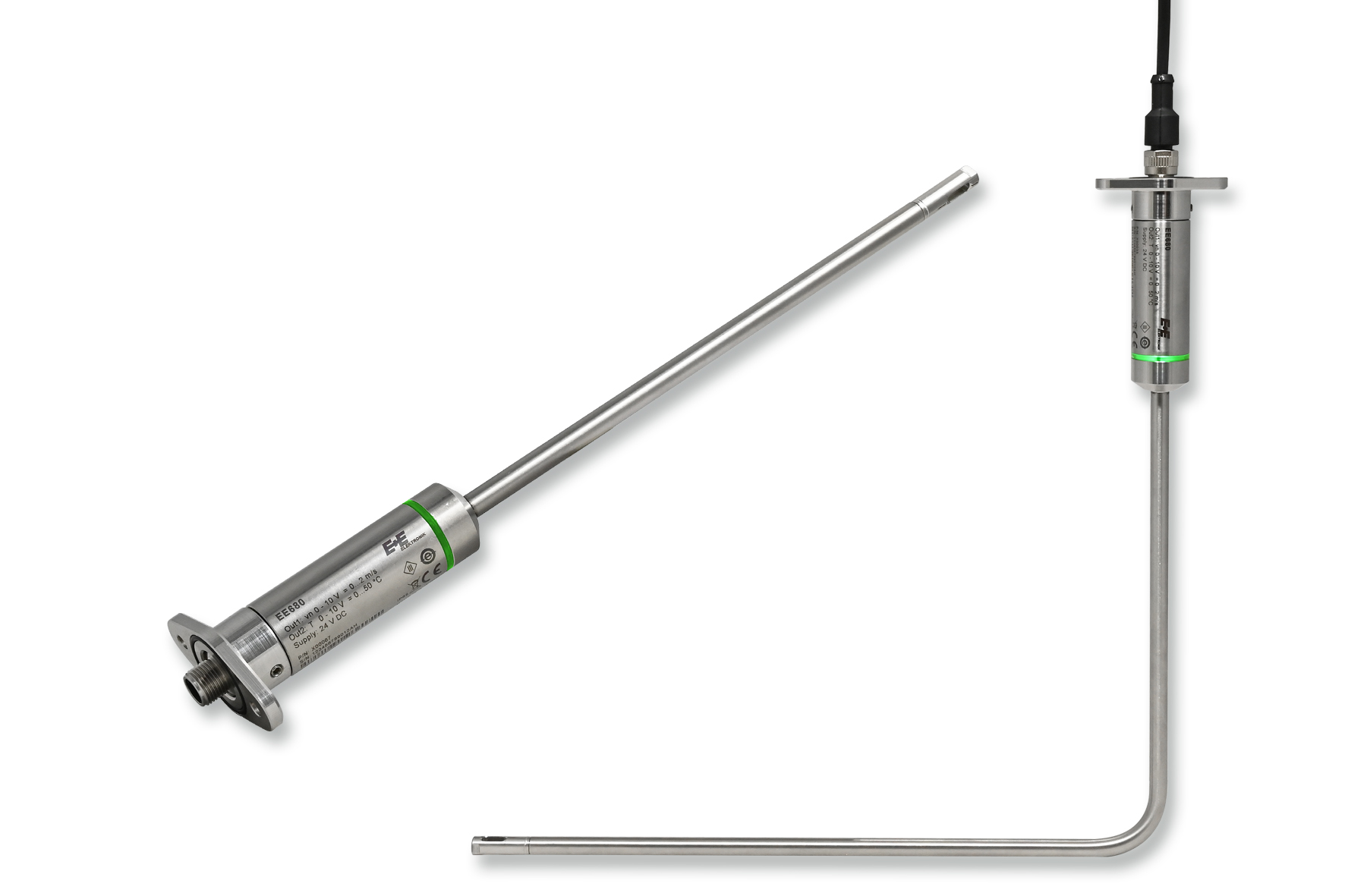

Durch das glat­te Edel­stahlge­häuse und die für die Lam­i­narflow-Überwachung opti­mierte Füh­lerkon­struk­tion erfüllt das Gerät die Anforderung der Guten Her­stel­lung­sprax­is (GMP) im Rein­raum. Die ger­ade oder abgewinkelte Bau­form des Sen­sors mit unter­schiedlichen Füh­ler­län­gen erlaubt eine Wand- oder Deck­en­mon­tage im ide­alen Abstand zum Fil­terele­ment, entsprechend EN ISO 14644–3. Der prak­tis­che Mon­tage­flan­sch und der M12-Edel­stahlsteck­er erle­ichtern die Instal­la­tion und den Aus­tausch des EE680.

Visuelle Statusanzeige

Ein in das Gehäuse inte­gri­ert­er LED-Ring zeigt den Momen­tanzu­s­tand der lam­inaren Strö­mung und den Sen­sorsta­tus. Eine Abwe­ichung vom Sol­lzu­s­tand oder eine Betrieb­sstörung kann dadurch rasch erkan­nt wer­den. Die vor­eingestell­ten Schwellen­werte und weit­ere Indika­tion­s­möglichkeit­en lassen sich indi­vidu­ell konfigurieren.

Analoge oder digitale Messwertausgabe

Die Mess­werte für Luft­geschwindigkeit und Tem­per­atur ste­hen wahlweise am analo­gen Span­nungs- oder Stro­maus­gang oder an der RS485-Schnittstelle mit Mod­bus RTU-Pro­tokoll zur Ver­fü­gung. Die Art der Mess­wer­taus­gabe ist auch nachträglich einstellbar.
Die Kon­fig­u­ra­tion und Justage des EE680 gestal­tet sich mith­il­fe eines optionalen Adapters und der kosten­losen Kon­fig­u­ra­tionssoft­ware beson­ders benutzerfreundlich.
